K-635:2015
<h1>KATALOG CZĘŚCI ZAMIENNYCH Kotłów gazowych centralnego ogrzewania</h1> SPARE PARTS CATALOGUE For gas central heating boilers КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ газовых котлов центрального отопления ERSATZTEILKATALOG für Gasheizungskessel Dwufunkcyjnych Combi Двухконтурнх Zweifunktion typ / type / типа/Typ WKD427x.00.00.00 WKD428x.00.00.00 WKD429x.00.00.00 WKD430x.00.00.00
| WKD4280.00.00.00/PL1 | KOCIOŁ DWUFUNKCYJNY Z ZASOBNIKIEM 60L ECOCONDENS INTEGRA II-20 PWM |
| WKD4280.00.00.00/PL2 | KOCIOŁ DWUFUNKCYJNY Z ZASOBNIKIEM 45L ECOCONDENS INTEGRA II-20 PWM |
| WKD4300.00.00.00/PL1 | KOCIOŁ DWUFUNKCYJNY Z ZASOBNIKIEM 60L ECOCONDENS INTEGRA II-20 INT |
| WKD4300.00.00.00/PL2 | KOCIOŁ DWUFUNKCYJNY Z ZASOBNIKIEM 45L ECOCONDENS INTEGRA II-20 INT |
| WKD4270.00.00.00/PL1 | KOCIOŁ DWUFUNKCYJNY Z ZASOBNIKIEM 60L ECOCONDENS INTEGRA II-25 PWM |
| WKD4270.00.00.00/PL2 | KOCIOŁ DWUFUNKCYJNY Z ZASOBNIKIEM 45L ECOCONDENS INTEGRA II-25 PWM |
| WKD4290.00.00.00/PL1 | KOCIOŁ DWUFUNKCYJNY Z ZASOBNIKIEM 60L ECOCONDENS INTEGRA II-25 INT |
| WKD4290.00.00.00/PL2 | KOCIOŁ DWUFUNKCYJNY Z ZASOBNIKIEM 45L ECOCONDENS INTEGRA II-25 INT |
Kocioł EcoCondens Integra II z zasobnikiem 45L - rozstrzelenie
Kocioł EcoCondens Integra II z zasobnikiem 60L - rozstrzelenie

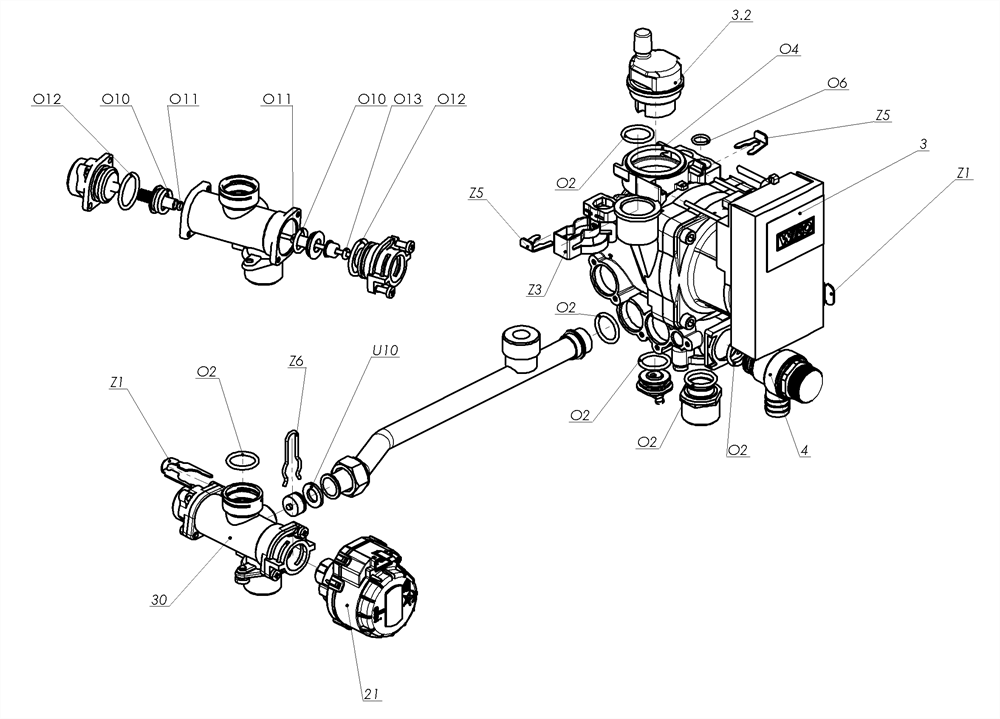

Hydroblok z pompą PWM 2900.01.00.00

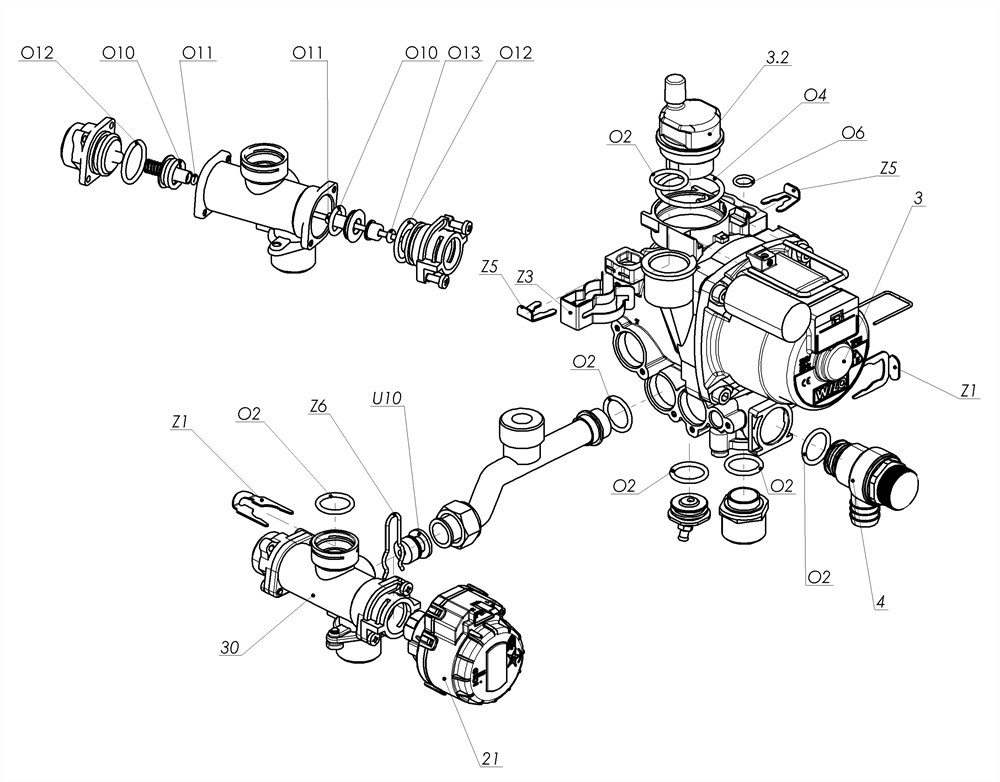

Hydroblok z pompą INT 4080.01.00.00

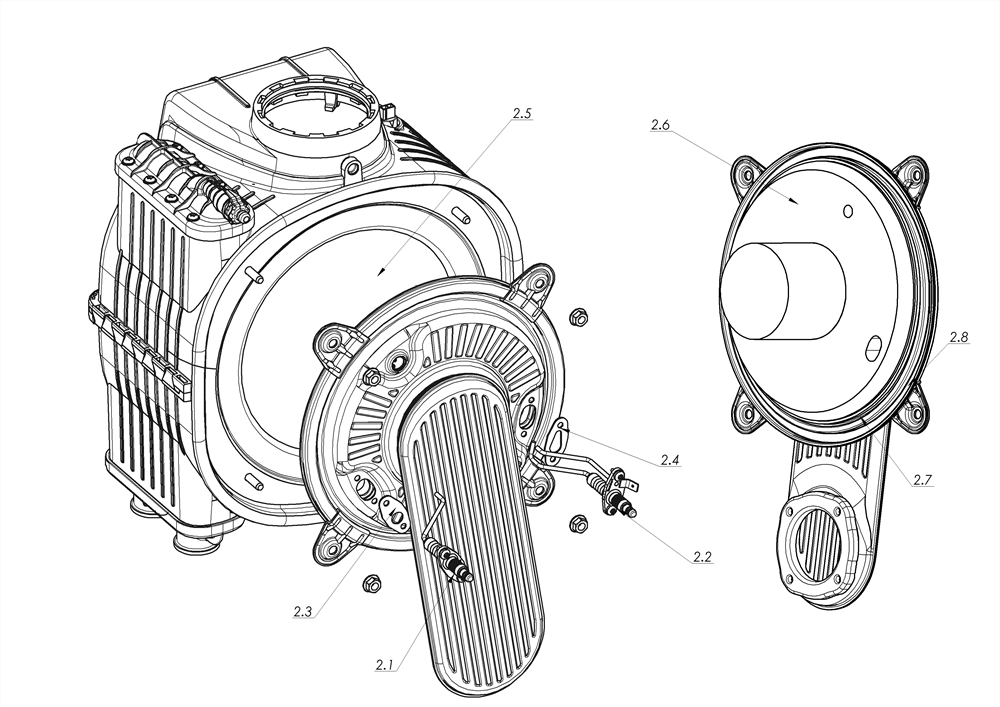

Wymiennik ciepła spaliny-woda

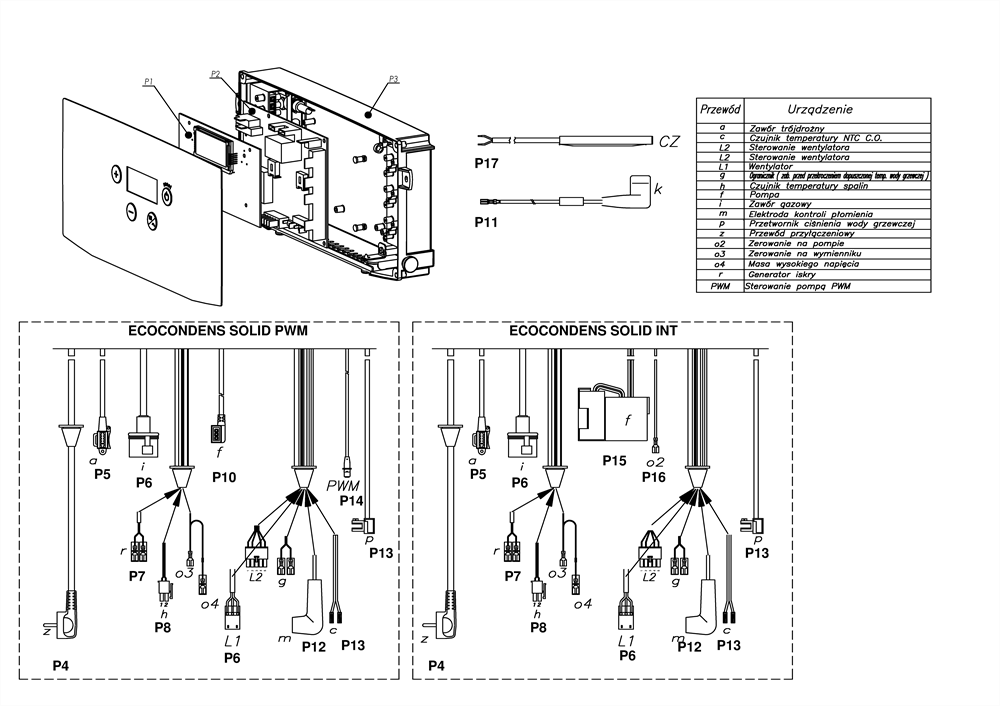

Panel sterowania
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||
| 1 | 1 | Wentylator | ||||||
|
|
1 |
|
|||||
| 2 | 2 | Wymiennik ciepła spaliny-woda | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 3 | 2.1 | Elektroda kontroli płomienia | ||||||
|
|
1 |
|
|||||
| 4 | 2.2 | Elektroda zapłonowa długa | ||||||
|
|
1 |
|
|||||
| 5 | 2.3 | Uszczelka elektrody kontroli płomienia | ||||||
|
|
1 |
|
|||||
| 6 | 2.4 | Uszczelka elektrody zapłonowej | ||||||
|
|
1 |
|
|||||
| 7 | 2.5 | Izolacja termiczna wewnętrzna | ||||||
|
|
1 |
|
|||||
| 8 | 2.6 | Izolacja pokrywy komory | ||||||
|
|
1 |
|
|||||
| 9 | 2.7 | Uszczelka sznurkowa | ||||||
|
|
1 |
|
|||||
| 10 | 2.8 | Uszczelka pokrywy | ||||||
|
|
1 |
|
|||||
| 11 | 2.9 | Uszczelka wylotu spalin | ||||||
|
|
1 |
|
|||||
| 12 | 3 | Pompa wodna | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 13 | 3.2 | Odpowietrznik z uszczelką | ||||||
|
|
1 |
|
do pompy / for a pump / для насоса/ zur Pumpe
CB.OTMSL INT 15 Yonos PARA 15/7.0 PWM |
||||
| 14 | 4 | ZAWÓR BEZPIECZEŃSTWA 3bar | ||||||
|
|
1 |
|
|||||
| 15 | 5 | Przetwornik ciśnienia | ||||||
|
|
|
|
|||||
| 16 | 6 | Zespół mieszający SIT | ||||||
|
|
1 |
|
|||||
| 17 | 7 | Zawór gazowy SIT SIGMA 848 | ||||||
|
|
1 |
|
|||||
| 18 | 8 | Zbiornik kompensacyjny c.w.u. 8L | ||||||
|
|
|
1 |
|
|||||
| 19 | 9 | Naczynie wyrównawcze c.o. | ||||||
|
|
1 |
|
woda grzewcza
heating water отопительной воды Heizwasser |
||||
| 20 | 10 | OGRANICZNIK 95C | ||||||
|
|
1 |
|
|||||
| 21 | 11 | CZUJNIK NTC STYKOWY | ||||||
|
|
2 |
|
|||||
| 22 | 11 | CZUJNIK NTC STYKOWY | ||||||
|
|
|
1 |
|
|||||
| 23 | 12 | SYFON | ||||||
|
|
1 |
|
|||||
| 24 | 13 | Podzespół ociekacza | ||||||
|
|
1 |
|
|||||
| 25 | 17 | Czujnik NTC temp. zasobnika | ||||||
|
|
1 |
|
|||||
| 26 | 19 | Anoda magnezowa | ||||||
|
|
1 |
|
|||||
|
|
|
1 |
|
|||||
| 27 | 21 | Silnik zaworu trójdrożnego | ||||||
|
|
1 |
|
element hydrobloku
element of hydraulic group элемент гидроблока Hydroblockbaustein |
||||
| 28 | 25 | KORPUS ZAWORU TRÓJDROŻNEGO | ||||||
|
|
1 |
|
Obowiązuje w naprawach gwarancyjnych
For guarantee repairs Только для гарантийных ремонтов Bei Garantiereparatur pflichtig |
||||
| 29 | 31 | Uszczelka zesp. mieszającego SIT | ||||||
|
|
1 |
|
|||||
| 30 | 32 | Uszczelka wentylatora | ||||||
|
|
1 |
|
|||||
| 31 | 33 | Zawór zwrotny | ||||||
|
|
1 |
|
|||||
| 32 | 34 | Zawór bezpieczeństwa | ||||||
|
|
1 |
|
|||||
| 33 | 35 | Zawór kulowy | ||||||
|
|
1 |
|
|||||
| 34 | 37 | GENERATOR ISKRY | ||||||
|
|
1 |
|
stosować zaniennik:
Z2650.10.00.00 |
||||
|
|
1 |
|
ze wspornikiem nr:
Z2650.00.00.46 |
||||
| 35 | 38a | Zasobnik C.W.U. 60L | ||||||
|
|
|
1 |
|
|||||
| 36 | 38b | ZASOBNIK C.W.U. 45L | ||||||
|
|
1 |
|
|||||
| 37 | W1 | Wężyk silikonowy Ø4xØ7 | ||||||
|
|
|
1 |
|
|||||
| 38 | W2 | Wężyk silikonowy Ø6 x Ø9 x 680 mm | ||||||
|
|
|
1 |
|
|||||
| 39 | P1 | Płytka sterownika UNI-02-LCD kond. | ||||||
|
|
1 |
|
|||||
| 40 | P2 | Płytka wyświetlacza UNI-02-LCD kond. | ||||||
|
|
1 |
|
|||||
| 41 | P3 | POKRYWA TYLNA | ||||||
|
|
1 |
|
|||||
| 42 | P4 | PRZEWÓD PRZYŁĄCZENIOWY | ||||||
|
|
1 |
|
|||||
| 43 | P5 | Przewód zaworu trójdrożnego | ||||||
|
|
1 |
|
|||||
| 44 | P6 | Przewód wentylatora i zesp. gazowego | ||||||
|
|
1 |
|
Przewód P5.1 i P6.1
od 2014-11-15 zastąpiony przewodem Z2650.21.11.00 + Z2650.00.40.00 |
||||
|
|
1 |
|
Przewód P5.1 i P6.1
wystepuje razem z Z2650.00.40.00 |
||||
| 45 | P7 | Przewód generatora iskry | ||||||
|
|
1 |
|
|||||
| 46 | * | Przedłużka zasilania wentylatora | ||||||
|
|
1 |
|
|||||
| 47 | P8 | Przewód ograniczników | ||||||
|
|
1 |
|
|||||
| 48 | P10 | Przewód zasilania pompy PWM | ||||||
|
|
1 |
|
|||||
| 49 | P11 | Podzespół przewodu zapalacza | ||||||
|
|
1 |
|
|||||
| 50 | P12 | Przewód czujnika kotroli płomienia | ||||||
|
|
1 |
|
|||||
| 51 | P13 | Przewód czujnika NTC wody grzewczej | ||||||
|
|
1 |
|
|||||
| 52 | P14 | Przewód sterujący PWM | ||||||
|
|
1 |
|
|||||
| 53 | P15 | PRZYŁĄCZE Z WTYCZKĄ | ||||||
|
|
1 |
|
|||||
| 54 | P16 | Przewód ochronny pompy | ||||||
|
|
1 |
|
|||||
| 55 | P17 | CZUJNIK NTC ZASOBNIKA | ||||||
|
|
|
1 |
|
|||||
| 56 | * | PRZEWÓD NTC ZASOBNIKA | ||||||
|
|
1 |
|
|||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |
| 57 | O2 | Uszczelka do wody | ||||
|
|
10 |
|
|||
| 58 | O4 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 59 | O6 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 60 | O10 | Uszczelka do wody | ||||
|
|
2 |
|
|||
| 61 | O11 | Uszczelka do wody | ||||
|
|
2 |
|
|||
| 62 | O12 | Uszczelka do wody | ||||
|
|
2 |
|
|||
| 63 | O13 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 64 | U2 | USZCZELKA | ||||
|
|
5 |
|
|||
| 65 | U3 | USZCZELKA | ||||
|
|
2 |
|
|||
| 66 | U4 | USZCZELKA | ||||
|
|
2 |
|
|||
| 67 | U8 | USZCZELKA | ||||
|
|
1 |
|
|||
| 68 | U9 | Uszczelka taśmowa | ||||
|
|
|
1 |
|
|||
| 69 | U10 | Uszczelka | ||||
|
|
3 |
|
|||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |
| 70 | Z1 | Zapinka I | ||||
|
|
2 |
|
|||
| 71 | Z3 | Zapinka III | ||||
|
|
2 |
|
|||
| 72 | Z5 | Zapinka | ||||
|
|
2 |
|
|||
| 73 | Z6 | Zapinka III | ||||
|
|
1 |
|
|||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |
| 74 | * | Zestaw naprawczy zaworu trójdrogowego | ||||
|
|
1 |
|
Obowiązuje w naprawach pogwarancyjnych
For after - guarantee repairs Только для послегарантийных ремонто в |
||
|
W skład zestawu naprawczego wchodzą /Repair set includes:/
В комплекте находятся:/Der Reparatursatz beinhaltet 1. Tulejka zewn. / External sleeve / Внешняя втулка 0700.01.01.03 1 szt./pcs./шт. /Stück 2. Tulejka wewn. / Internal sleeve / Внутренная втулка 0700.01.01.04 1szt./pcs./шт. /Stück 3. Oring / O-ring / О-кольцо/ Oring Ø2.84x2.62. 0700.01.01.05 1 szt./pcs./шт. /Stück 4. Oring / O-ring / О-кольцо/ Oring Ø21.89x2.62. 0700.01.01.06 2 szt./pcs./шт. /Stück 5. Prowadnica / Guide / Водилка/ Führung 0700.01.01.07 1 szt./pcs./шт. /Stück 6. Sprężyna / Spring / Пружина/ Feder 0700.01.01.08 1 szt./pcs./шт. /Stück 7. Grzybek / Head / Грибок/ Pilzchen 0700.01.01.09 2 szt./pcs./шт. /Stück 8. Oring / O-ring / О-кольцо/ Oring Ø2.9x1.78 0700.01.01.10 2 szt./pcs./шт. /Stück 9. Oring / O-ring / О-кольцо/ Oring Ø13.1x2.62. 0700.01.01.11 2 szt./pcs./шт. /Stück 10. Zawleczka / Cotter pin / Шплинт/ Splint 0700.01.01.12 2 szt./pcs./шт. /Stück 11. Oś / Axis / Ось/ Axe 0700.01.01.13 1 szt./pcs./шт. /Stück 12. Łącznik pionowy/Vertical connector/ 1490.01.01.01 1 szt./pcs./шт. /Stück Вертикальный соединитель/Muffe senkrecht |
||||||
| 75 | * | Zestaw naprawczy korpusu zaworów | ||||
|
|
1 |
|
Obowiązuje w naprawach pogwarancyjnych
For after - guarantee repairs Только для послегарантийных ремонтов Bei Garantiereparatur pflichtig |
||
|
W skład zestawu naprawczego wchodzą /Repair set includes:/
В комплекте находятся:/Der Reparatursatz beinhaltet 1. Oring / O–ring / О-кольцо / Oring Ø1.8x2.65 0700.01.03.02 1 szt./pcs./шт. /Stück 2. Oring / O–ring / О-кольцо / Oring Ø5.28x1.78 0700.01.03.04 1 szt./pcs./шт. /Stück 3. Oring / O–ring / О-кольцо / Oring Ø9.25x1.78 0700.01.00.10 1 szt./pcs./шт. /Stück 4. Pokrętło / Knob / Поворотная ручка/ Drehknopf 0 700.01.03.08 1 szt./pcs./шт. /Stück |
||||||
| 76 | * | Zestaw naprawczy kotła EcoCondens Solid | ||||
|
|
|
1 |
|
|
||
