K-612:2014/PL,GB,RU,DE

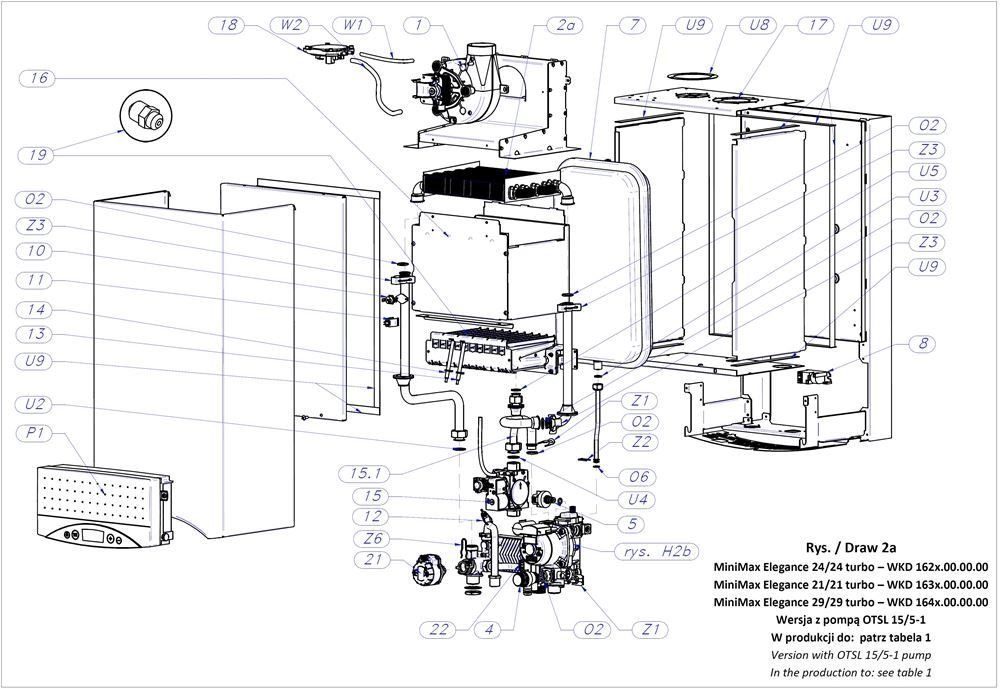

Katalog części zamiennych dla kotłów ELEGANCE (monotermiczne)
| WKD1620.00.00.00 | KOCIOŁ MINIMAX ELEGANCE TURBO GCO-DP-21-03 (24/24) |

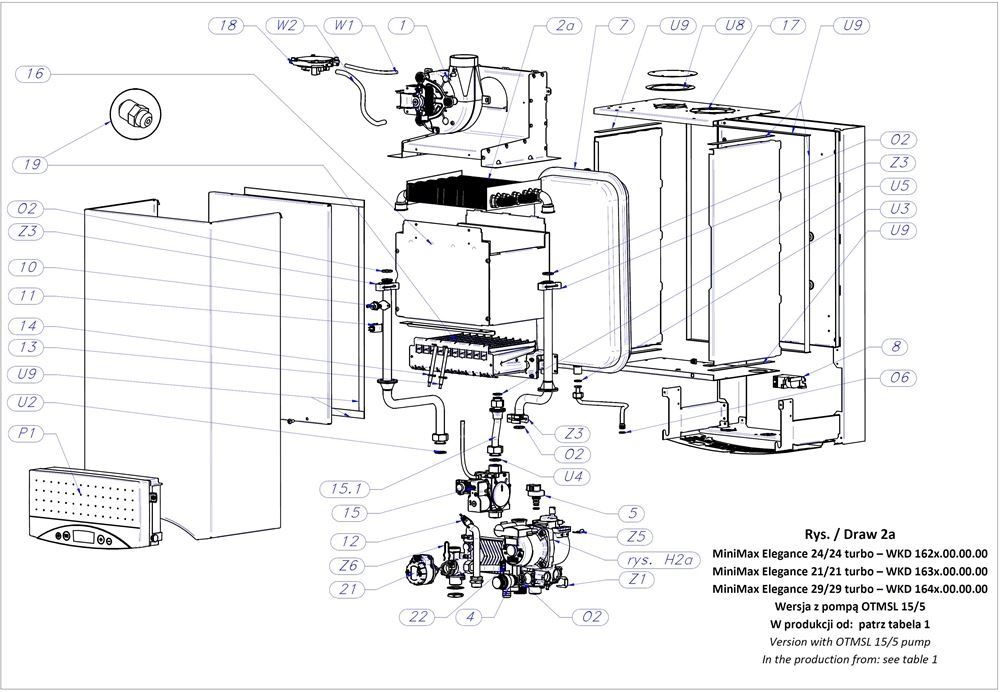

| WKD1630.00.00.00 | KOCIOŁ MINIMAX ELEGANCE TURBO GCO-DP-21-03 (21/21) |
| WKD1640.00.00.00 | KOCIOŁ MINIMAX-TURBO ELEGANCE |

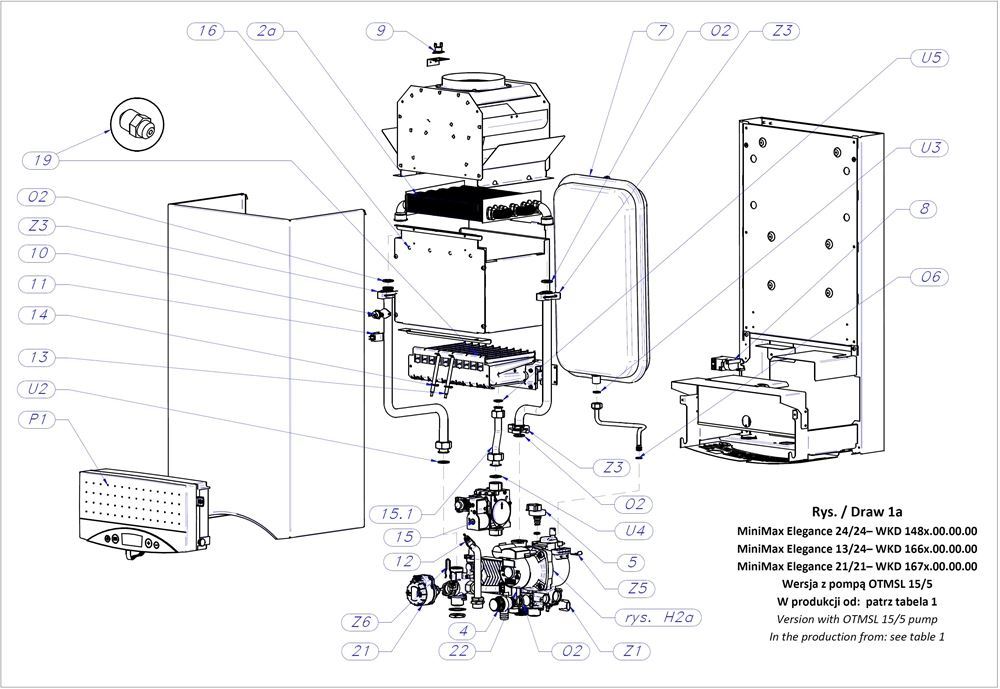

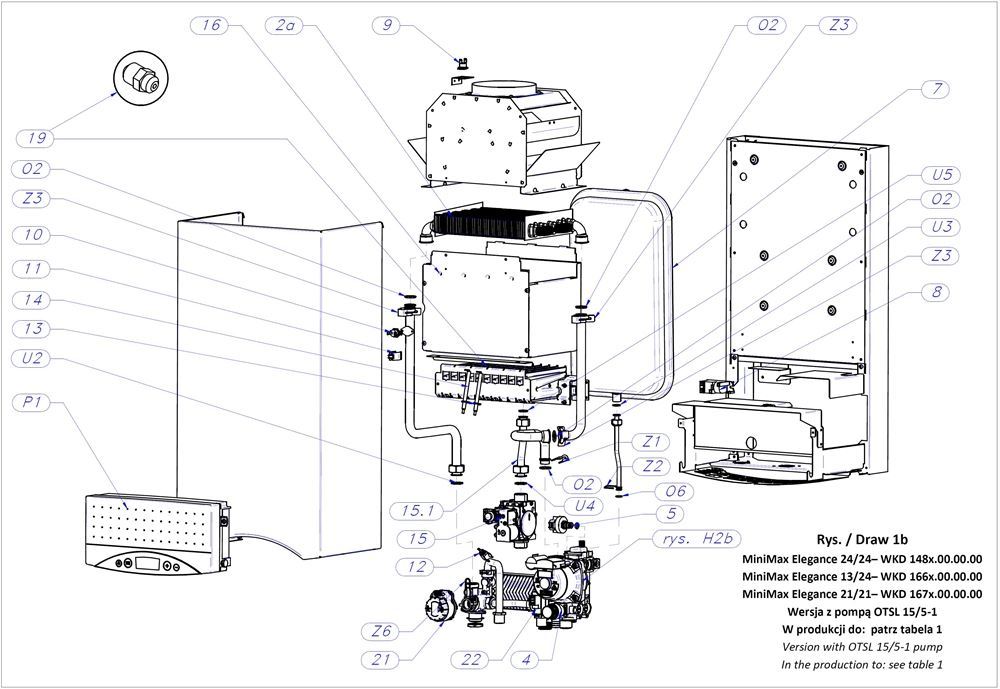

| WKD1480.00.00.00 | KOCIOŁ MINIMAX ELEGANCE GCO-DP-13-10 (24/24) |
| WKD1660.00.00.00 | KOCIOŁ MINIMAX ELEGANCE GCO-DP-13-10 (13/24) |
| WKD1670.00.00.00 | KOCIOŁ MINIMAX ELEGANCE GCO-DP-13-10 (21/21) |
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||
| 1 | 1a | WENTYLATOR LN2 | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 2 | 1.1 | SONDA fi6x5 | ||||||
|
|
1 |
|
|||||
| 3 | 1.2 | Element wentylatora | ||||||
|
|
1 |
|
|||||
| 4 | 1.3 | Zwężka | ||||||
|
|
1 |
|
|||||
| 5 | 2a | Wymiennik ciepła spaliny-woda | ||||||
|
|
1 |
|
|||||

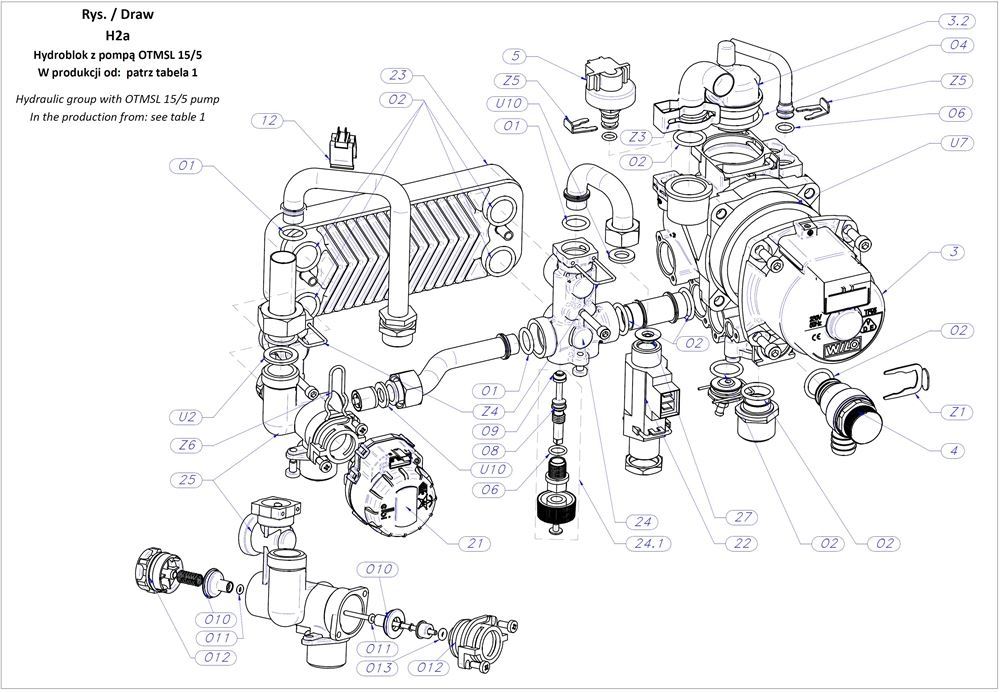

| 6 | 3a | Pompa cyrkulacyjna OTMSL INT 15/5 | ||||||
|
|
1 |
|
|||||

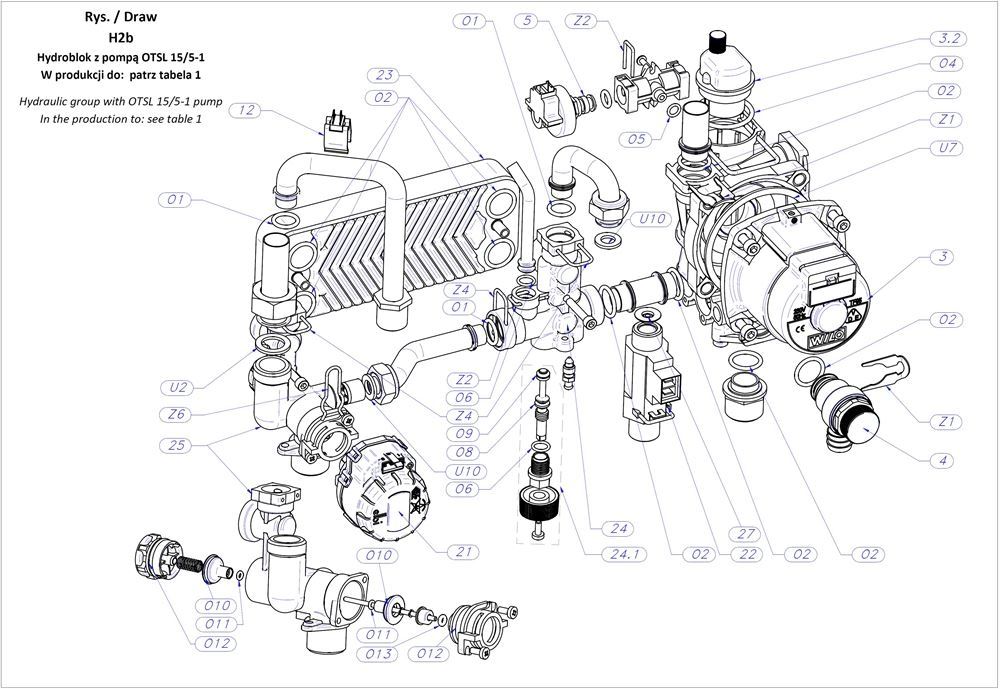

| 7 | 3b | Pompa wodna | ||||||
|
|
1 |
|
|||||
| 8 | 3.2a | Odpowietrznik | ||||||
|
|
1 |
|
Dla Pompy Poz. 3a
|
||||
| 9 | 3.2b | ODPOWIETRZNIK Z USZCZELKĄ | ||||||
|
|
1 |
|
Dla Pompy Poz. 3b
|
||||
| 10 | 4 | ZAWÓR BEZPIECZEŃSTWA 3bar | ||||||
|
|
1 |
|
|||||
| 11 | 5 | PRZETWORNIK CIŚNIENIA | ||||||
|
|
1 |
|
|||||
| 12 | 7 | NACZYNIE WYRÓWNAWCZE | ||||||
|
|
1 |
|
|||||
| 13 | 8 | GENERATOR ISKRY | ||||||
|
|
1 |
|
|||||
| 14 | 9 | OGRANICZNIK TEMPERATURY 75°C | ||||||
|
|
1 |
|
75˚C
|
||||
| 15 | 10 | Ogranicznik temperatury 95°C | ||||||
|
|
1 |
|
95˚C
|
||||
| 16 | 11 | CZUJNIK NTC STYKOWY | ||||||
|
|
1 |
|
|||||
| 17 | 12 | CZUJNIK TEMPERATURY NTC STYKOWY | ||||||
|
|
1 |
|
|||||
| 18 | 13 | ELEKTRODA | ||||||
|
|
1 |
|
|||||
| 19 | 14 | ELEKTRODA ZAPALAJĄCA | ||||||
|
|
|
1 |
|
|||||
| 20 | 15 | Zespół gazowy | ||||||
|
|
1 |
|
|||||
|
|
|
||||||
|
Dokonując zakupu zespołu gazowego poz. 15. w razie konieczności należy dodatkowo dokupić Podz. rury gazowej poz. 15.1 zgodnie z tabelą.
|
||||||||
| 21 | 15.1 | Zespół rury gazowej | ||||||
|
|
||||||||
|
|
|
1 |
|
|||||
|
|
|
|
||||||
|
|
||||||||
| 22 | 16.1 | Okładzina MiniMax | ||||||
|
|
1 |
|
|||||
| 23 | 16.2 | Okładzina MiniMax | ||||||
|
|
1 |
|
|||||
| 24 | 17 | Podz. osłony górnej na części zamienne | ||||||
|
|
1 |
|
|||||
| 25 | 21 | SILNIK ZAWORU TRÓJDROŻNEGO | ||||||
|
|
1 |
|
|||||
| 26 | 22 | CZUJNIK PRZEPŁYWU W.U. | ||||||
|
|
1 |
|
|||||
| 27 | 23 | PŁYTOWY WYMIENNIK CIEPŁA NR 18038-012 | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 28 | 24 | KORPUS ZAWORÓW | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
|
Obowiązuje w naprawach gwarancyjnych / For guarantee repairs / Только для гарантийных ремонтов / Bei Garantiereparatur pflichtig
|
||||||||
| 29 | 24 | KORPUS ZAWORÓW | ||||||
|
|
|
1 |
|
Bez zaworu napełniającego
wersja niemiecka without filling valve Deutsche version |
||||
|
|
|
1 |
|
Bez zaworu napełniającego
wersja niemiecka without filling valve Deutsche version |
||||
|
Obowiązuje w naprawach gwarancyjnych / For guarantee repairs / Только для гарантийных ремонтов / Bei Garantiereparatur pflichtig
|
||||||||
| 30 | 24.1 | Zawór do napełniania | ||||||
|
|
1 |
|
|||||
| 31 | 24.1.1 | Zestaw naprawczy korpusu zaworów | ||||||
|
|
1 |
|
|
||||
|
Obowiązuje w naprawach pogwarancyjnych / For after - guarantee repairs
Только для послегарантийных ремонтов / Gültig bei Reparatur nach Ablauf der Garantiezeit |
||||||||
| 32 | 25 | Korpus zaworu trójdrogowego | ||||||
|
|
|
1 |
|
|||||
|
Obowiązuje w naprawach gwarancyjnych / For guarantee repairs / Только для гарантийных ремонтов / Bei Garantiereparatur pflichtig
|
||||||||
| 33 | 25.1 | Zestaw naprawczy zaworu trójdrogowego | ||||||
|
|
1 |
|
|||||
|
Obowiązuje w naprawach pogwarancyjnych / For after - guarantee repairs
Только для послегарантийных ремонтов / Gültig bei Reparatur nach Ablauf der Garantiezeit |
||||||||
| 34 | 27 | OGRANICZNIK PRZEPŁYWU | ||||||
|
|
1 |
|
|||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||||

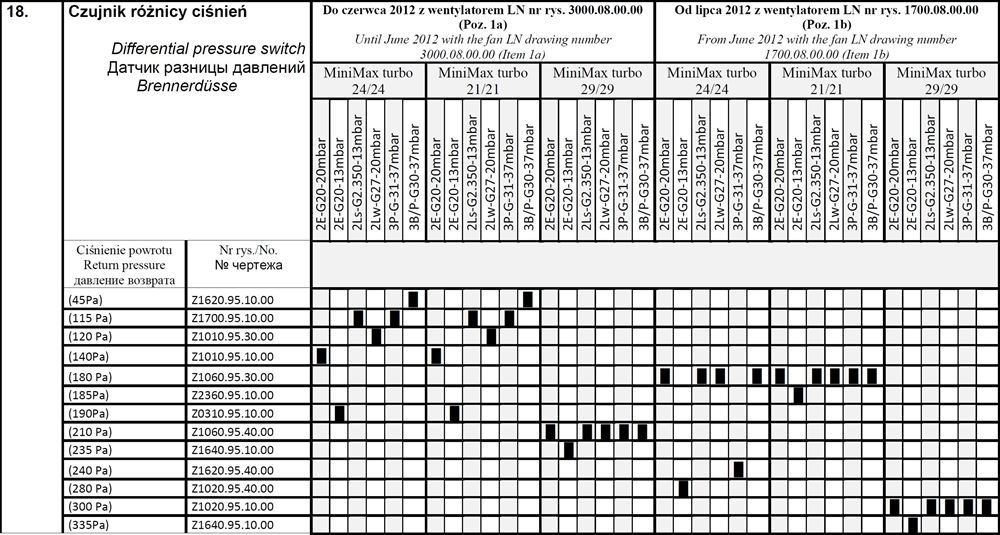

| 35 | 18 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
|
1 |
|
|||||||
|
|
1 |
|
|||||||
|
|
|
1 |
|
|||||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||||

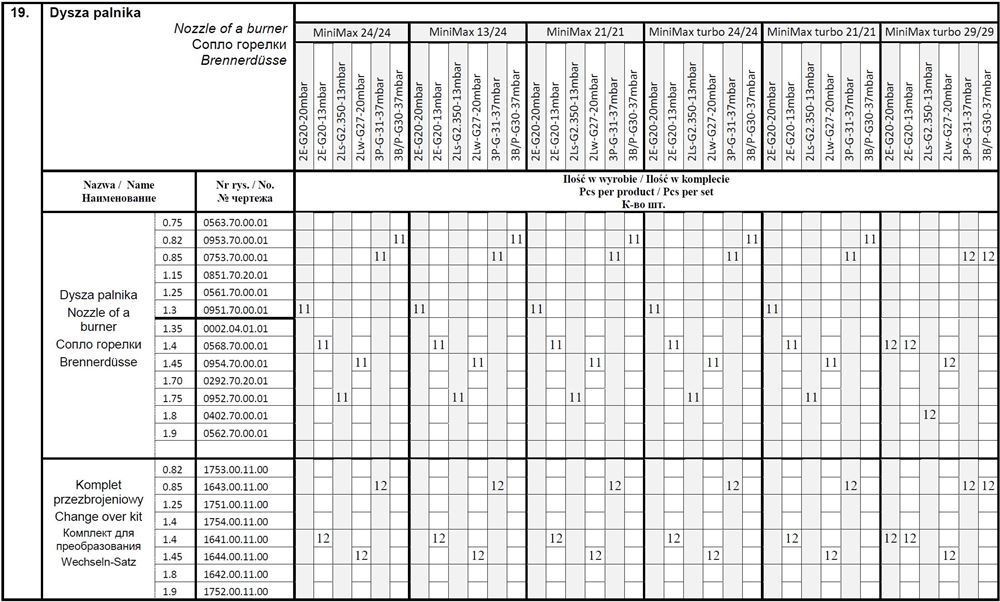

| 36 | 19 | Dysza palnika | ||||||||
|
|
11 |
|
|||||||
|
|
11 |
|
|||||||
|
|
|
12 |
|
|||||||
|
|
11 |
|
|||||||
|
|
11 |
|
|||||||
|
|
|
12 |
|
|||||||
|
|
11 |
|
|||||||
|
|
|
12 |
|
|||||||
|
|
11 |
|
|||||||
|
|
|
12 |
|
|||||||
| 37 | Komplet przezbrojeniowy | |||||||||
|
|
1 |
|
|||||||
|
|
|
1 |
|
|||||||
|
|
|
1 |
|
|||||||
|
|
|
1 |
|
|||||||
|
|
|
1 |
|
|||||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |

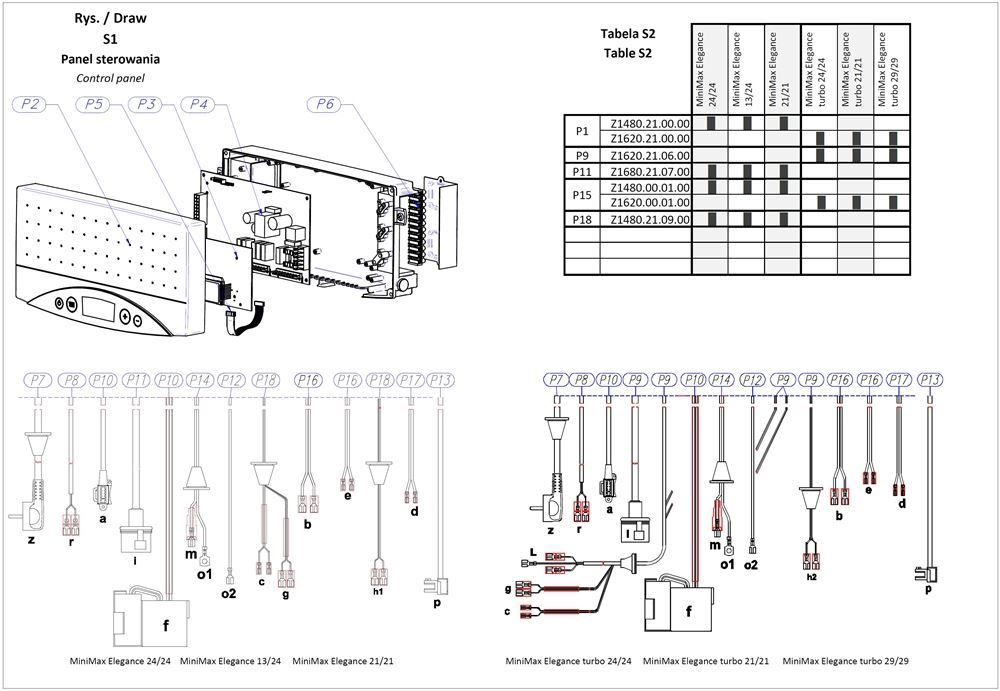

| 38 | P1 | PANEL STEROWANIA | ||||
|
|
1 |
|
|||
|
|
1 |
|
|||
| 39 | P2 | PODZ.KORPUSU PRZEDNIEGO KOTŁY ELEGANCE | ||||
|
|
1 |
|
|||
| 40 | P3 | Płytka wyświetlacza | ||||
|
|
1 |
|
|||
| 41 | P4 | Płytka sterownika | ||||
|
|
1 |
|
Instrukcj montażu IM-481.2011
|
||
| 42 | P5 | Kabel płaski wyświetlacza | ||||
|
|
1 |
|
|||
| 43 | P6 | Przyłącze czujników | ||||
|
|
1 |
|
|||
| 44 | P7 | Przewód przyłączeniowy | ||||
|
|
1 |
|
|||
| 45 | P8 | Przewód generatora iskry | ||||
|
|
1 |
|
|||
| 46 | P9 | Zesp przewodu czujników | ||||
|
|
1 |
|
|||
| 47 | P10 | Przewód pompy i zaworu | ||||
|
|
|
1 |
|
|||
| 48 | P11 | Przewód zespołu gazowego | ||||
|
|
|
1 |
|
|||
| 49 | P12 | Przewód ochronny pompy | ||||
|
|
1 |
|
|||
| 50 | P13 | Przewód czujnika ciśnienia | ||||
|
|
1 |
|
|||
| 51 | P14 | Przewód czujnika płomienia | ||||
|
|
1 |
|
|||
| 52 | P15 | Przewód zapalacza | ||||
|
|
|
1 |
|
|||
|
|
1 |
|
|||
| 53 | P16 | Przewód czujnika WU i modulatora | ||||
|
|
1 |
|
|||
| 54 | P17 | Przewód czujnika NTC WU | ||||
|
|
1 |
|
|||
| 55 | P18 | Przewód ograniczników | ||||
|
|
|
1 |
|
|||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |

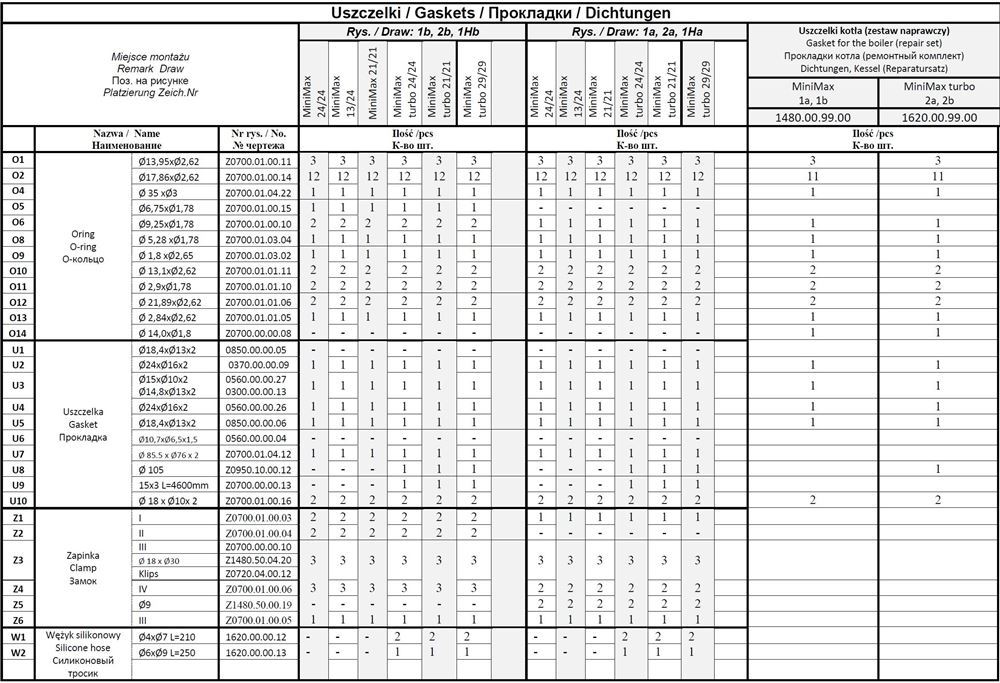

| 56 | O1 | Uszczelka do wody | ||||
|
|
3 |
|
|||
| 57 | O2 | Uszczelka do wody | ||||
|
|
12 |
|
|||
| 58 | O4 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 59 | O5 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 60 | O8 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 61 | O9 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 62 | O10 | Uszczelka do wody | ||||
|
|
2 |
|
|||
| 63 | O11 | Uszczelka do wody | ||||
|
|
2 |
|
|||
| 64 | O12 | Pierścień uszczelniający | ||||
|
|
2 |
|
|||
| 65 | O13 | Pierścień uszczelniający | ||||
|
|
1 |
|
|||
| 66 | U2 | USZCZELKA | ||||
|
|
1 |
|
|||
| 67 | U3 | USZCZELKA | ||||
|
|
1 |
|
|||
| 68 | U4 | USZCZELKA | ||||
|
|
1 |
|
|||
| 69 | U5 | USZCZELKA | ||||
|
|
1 |
|
|||
| 70 | U7 | Uszczelka | ||||
|
|
1 |
|
|||
| 71 | U8 | USZCZELKA | ||||
|
|
1 |
|
|||
| 72 | U9 | Taśma uszczelkowa piankowa | ||||
|
|
1 |
|
|||
| 73 | U10 | Uszczelka | ||||
|
|
2 |
|
|||
| 74 | Z1 | Zapinka I | ||||
|
|
2 |
|
|||
|
|
|
1 |
|
|||
| 75 | Z2 | Zapinka II | ||||
|
|
2 |
|
|||
| 76 | Z3 | Zapinka III | ||||
|
|
3 |
|
|||
| 77 | Z4 | Zapinka IV | ||||
|
|
3 |
|
|||
|
|
|
2 |
|
|||
| 78 | Z5 | Zapinka fi 9 | ||||
|
|
2 |
|
|||
| 79 | Z6 | Zapinka III | ||||
|
|
1 |
|
|||
| 80 | W1 | Wężyk silikonowy Ø4 x Ø7 L=210mm | ||||
|
|
|
1 |
|
|||
| 81 | W2 | Wężyk silikonowy | ||||
|
|
1 |
|
|||
| 82 | Uszczelki kotła (zestaw naprawczy) | |||||
|
|
|
1 |
|
|||
|
W skład zestawu naprawczego wchodzą :
The set includes: В комплекте находятся: Der Reparatursatz beinhaltet: 1. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.14 11 szt./pcs./шт./Stck./Stck. 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.10 1 szt./pcs./шт./Stck./Stck. 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.11 3 szt./pcs./шт./Stck./Stck. 5. Uszczelka / Gasket / Прокладка/ Dichtung 0560.00.00.27 1 szt./pcs./шт./Stck. lub / or / или/oder 0300.00.00.13 6. Uszczelka / Gasket / Прокладка /Dichtung 0700.01.00.16 2 szt./pcs./шт./Stck./Stck. 7. Uszczelka / Gasket / Прокладка /Dichtung 0560.00.00.26 1 szt./pcs./шт./Stck./Stck. 8. Uszczelka / Gasket / Прокладка /Dichtung 0370.00.00.09 1 szt./pcs./шт./Stck./Stck. 9. Uszczelka / Gasket / Прокладка /Dichtung 0850.00.00.06 1 szt./pcs./шт./Stck./Stck. 11. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.03.02 1 szt./pcs./шт./Stck./Stck. 12. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.03.04 1 szt./pcs./шт./Stck./Stck. 13. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.05 1 szt./pcs./шт./Stck./Stck. 14. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.06 2 szt./pcs./шт./Stck./Stck. 15. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.10 2 szt./pcs./шт./Stck./Stck. 16. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.11 2 szt./pcs./шт./Stck./Stck. 17. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.18 2 szt./pcs./шт./Stck./Stck. 18. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.21 2 szt./pcs./шт./Stck./Stck. 19. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.04.22 1 szt./pcs./шт./Stck./Stck. 20. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.00.00.08 1 szt./pcs./шт./Stck./Stck. |
||||||
| 83 | Usczelki kotła (zestaw naprawczy) | |||||
|
|
|
1 |
|
|||
|
W skład zestawu naprawczego wchodzą :
The set includes: В комплекте находятся: Der Reparatursatz beinhaltet: 1. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.14 11 szt./pcs./шт./Stck./Stck. 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.10 1 szt./pcs./шт./Stck./Stck. 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.11 3 szt./pcs./шт./Stck./Stck. 5. Uszczelka / Gasket / Прокладка/ Dichtung 0560.00.00.27 1 szt./pcs./шт./Stck. lub / or / или/oder 0300.00.00.13 6. Uszczelka / Gasket / Прокладка /Dichtung 0700.01.00.16 2 szt./pcs./шт./Stck./Stck. 7. Uszczelka / Gasket / Прокладка /Dichtung 0560.00.00.26 1 szt./pcs./шт./Stck./Stck. 8. Uszczelka / Gasket / Прокладка /Dichtung 0370.00.00.09 1 szt./pcs./шт./Stck./Stck. 9. Uszczelka / Gasket / Прокладка /Dichtung 0850.00.00.06 1 szt./pcs./шт./Stck./Stck. 10. Uszczelka / Gasket / Прокладка 105/Dichtung 0950.10.00.12 1 szt./pcs./шт./Stck./Stck. 11. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.03.02 1 szt./pcs./шт./Stck./Stck. 12. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.03.04 1 szt./pcs./шт./Stck./Stck. 13. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.05 1 szt./pcs./шт./Stck./Stck. 14. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.06 2 szt./pcs./шт./Stck./Stck. 15. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.10 2 szt./pcs./шт./Stck./Stck. 16. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.11 2 szt./pcs./шт./Stck./Stck. 17. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.18 2 szt./pcs./шт./Stck./Stck. 18. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.01.21 2 szt./pcs./шт./Stck./Stck. 19. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.04.22 1 szt./pcs./шт./Stck./Stck. 20. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.00.00.08 1 szt./pcs./шт./Stck./Stck. |
||||||
