K-465:2011
Katalog części zamiennych PL, GB, DE do: G-19-02 TERMAQ ELECTRONIC G-19-02 TERMQ AQUA-POWER

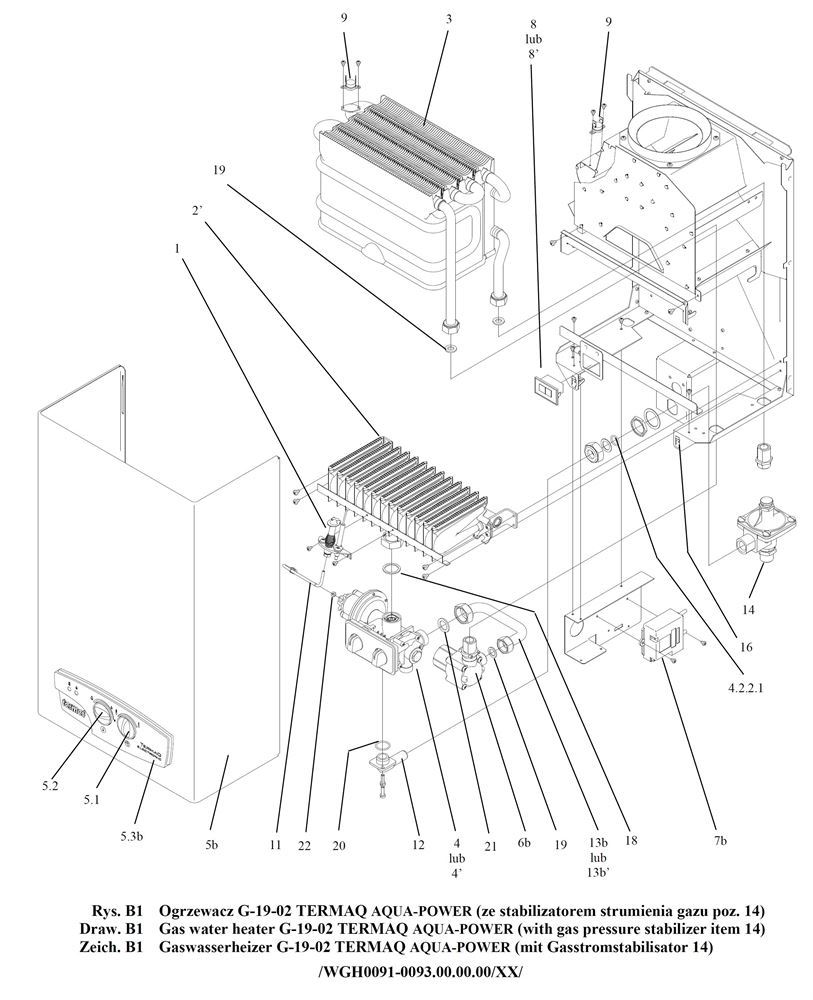

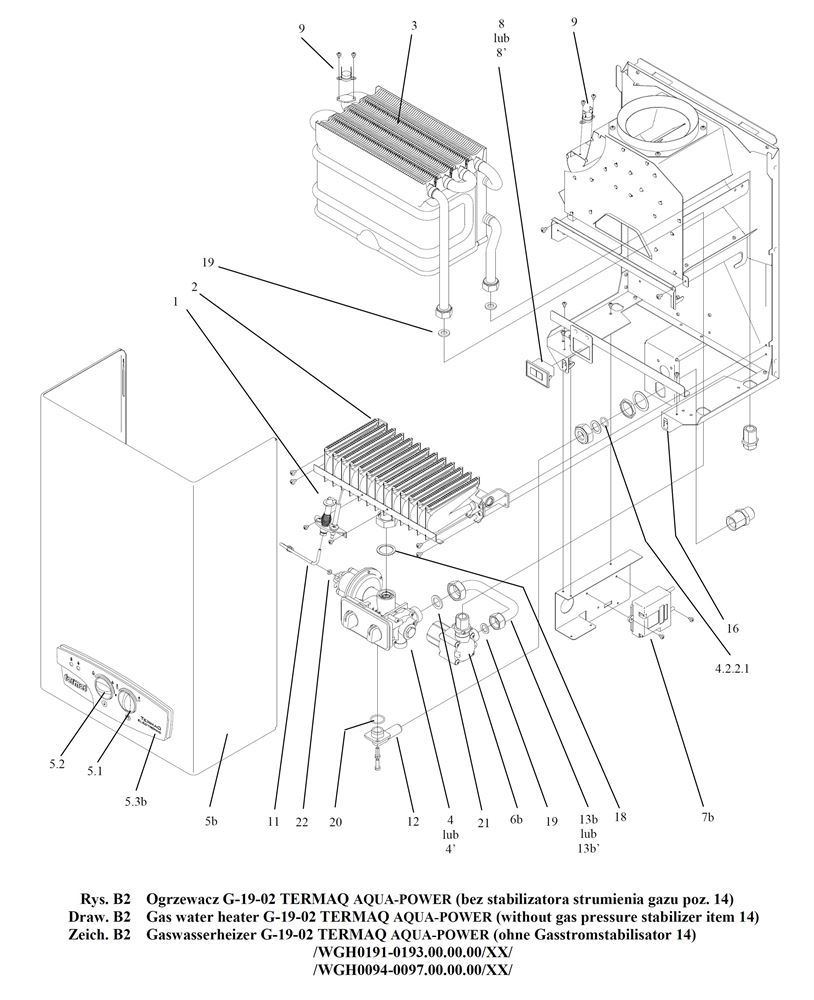

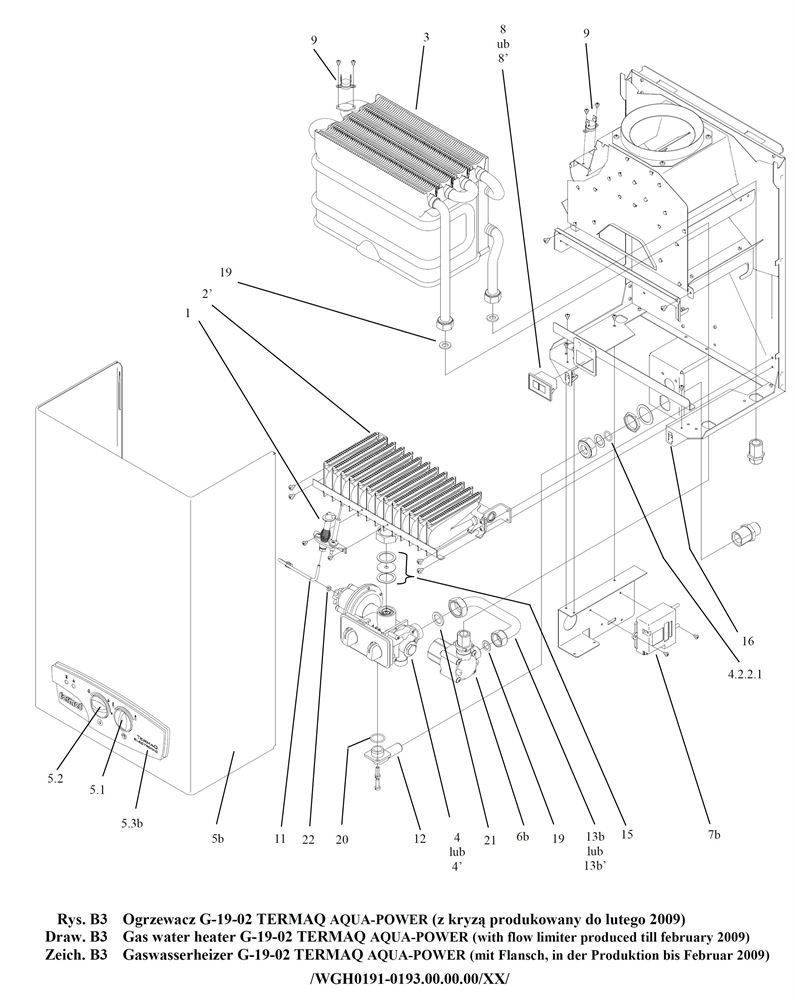

| WGH0090.00.00.00/XX | GAZOWY PRZEPŁYWOWY OGRZEWACZ WODY TYP G-19-02 TERMAQ AQUA-POWER |
| WGH0190.00.00.00/XX | GAZOWY PRZEPŁYWOWY OGRZEWACZ WODY TYP G-19-02 TERMAQ AQUA-POWER |
| WGH0190.00.00.00/XX | GAZOWY PRZEPŁYWOWY OGRZEWACZ WODY TYP G-19-02 TERMAQ AQUA-POWER |

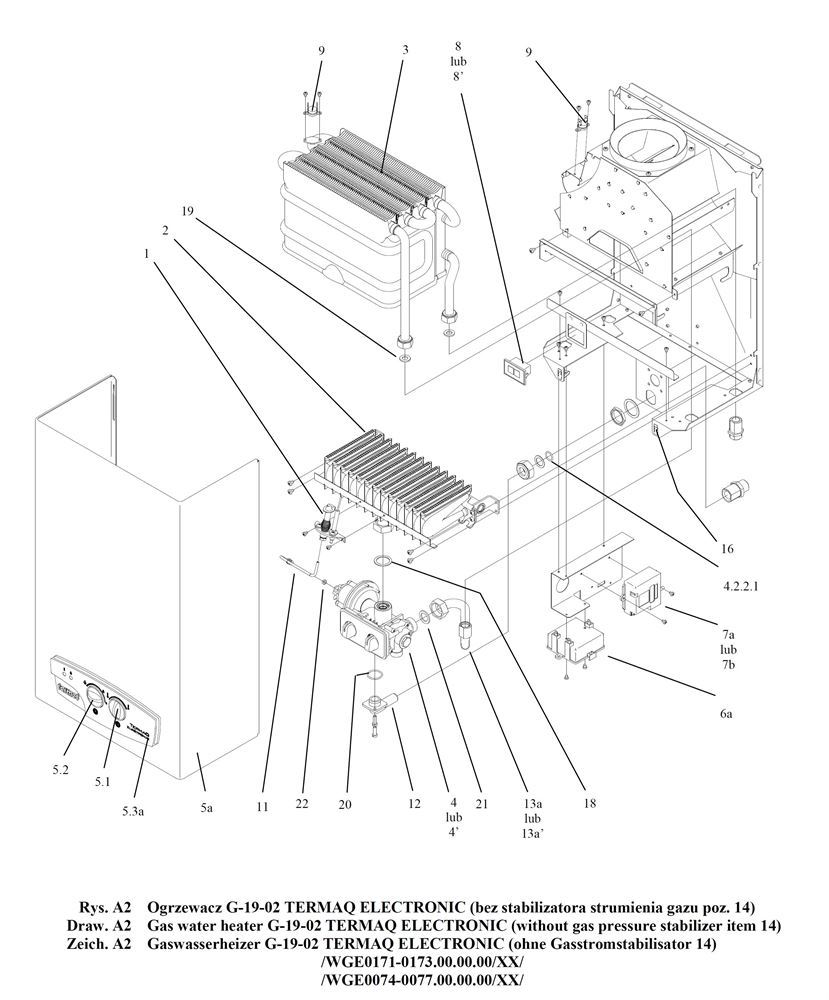

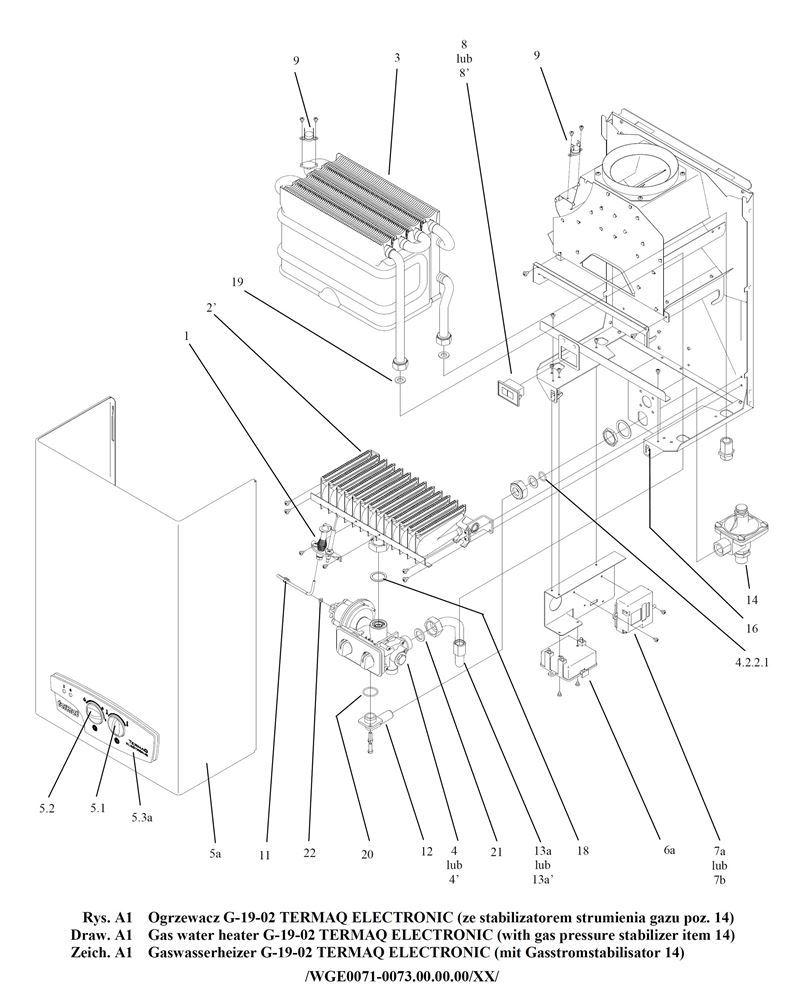

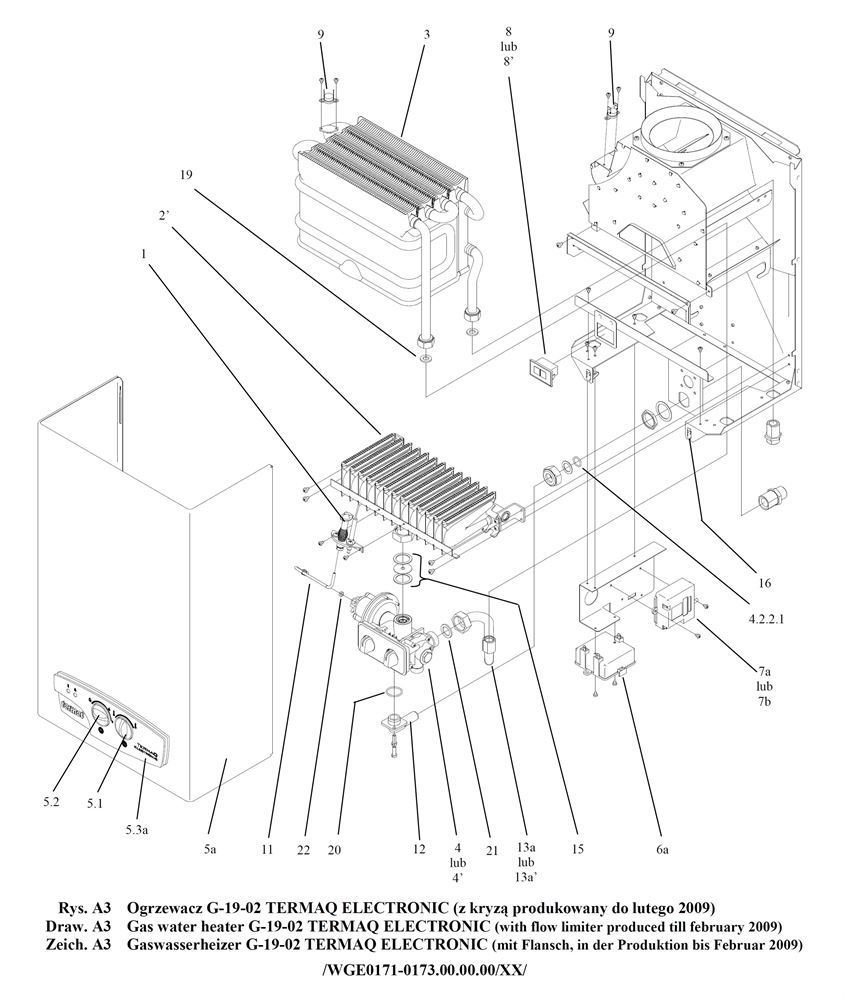

| WGE0070.00.00.00/XX | OGRZEWACZ TERMAQ ELECTRONIC G-19-02 |
| WGE0170.00.00.00/XX | OGRZEWACZ TERMAQ ELECTRONIC G-19-02 |
| WGE0170.00.00.00/XX | OGRZEWACZ TERMAQ ELECTRONIC G-19-02 |
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||||||

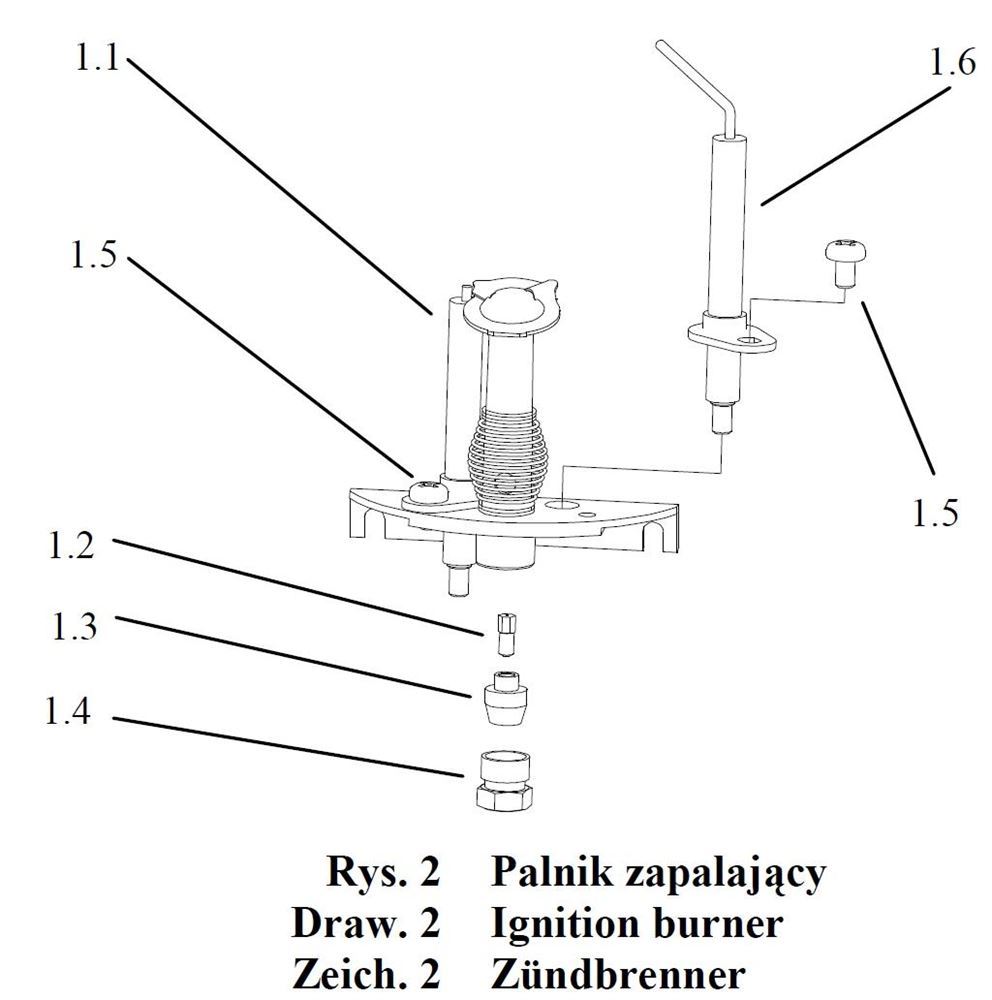

| 1 | 1 | PALNIK ZAPALAJĄCY | ||||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
| 2 | 1.1 | ELEKTRODA ZAPŁONOWA | ||||||||||
|
|
1 |
|
|||||||||
| 3 | 1.2 | Dysza palnika zapalającego | ||||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
| 4 | 1.3 | Tulejka | ||||||||||
|
|
1 |
|
|||||||||
| 5 | 1.4 | TULEJKA DOCISKOWA | ||||||||||
|
|
1 |
|
|||||||||
| 6 | 1.6 | ELEKTRODA DOZORUJĄCA | ||||||||||
|
|
1 |
|
|||||||||

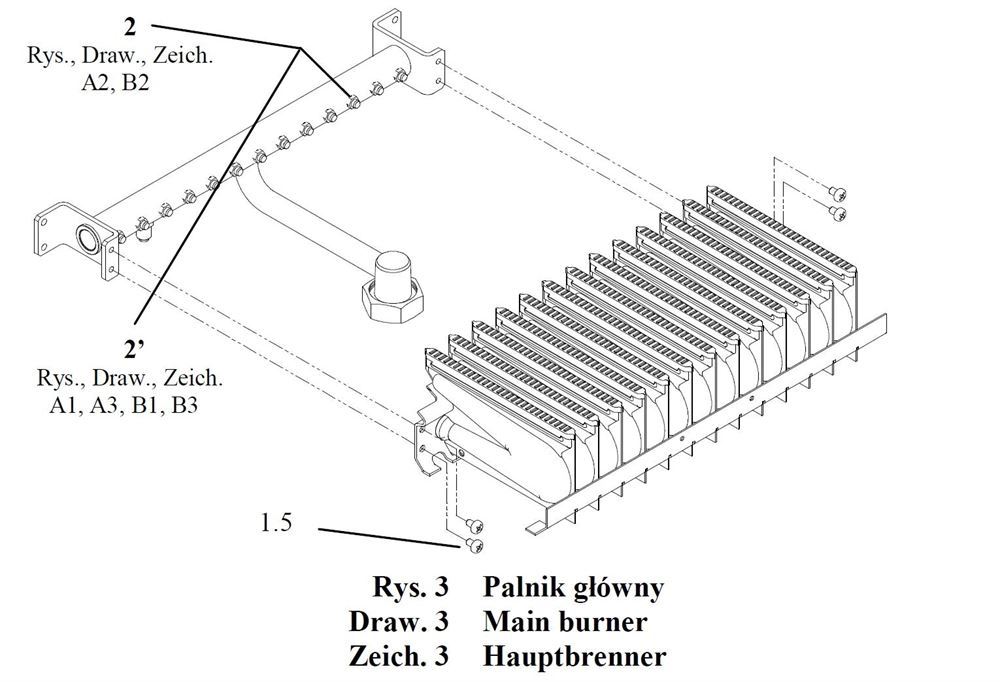

| 7 | 2 | DYSZA PALNIKA | ||||||||||
|
|
13 |
|
|||||||||
|
|
13 |
|
|||||||||
|
|
13 |
|
|||||||||
|
|
13 |
|
|||||||||
|
|
|
13 |
|
|||||||||
|
|
13 |
|
|||||||||
| 8 | 2' | Dysza palnika | ||||||||||
|
|
13 |
|
|||||||||
|
|
|
13 |
|
|||||||||
|
|
13 |
|
|||||||||
| 9 | 3 | WYMIENNIK CIEPŁA | ||||||||||
|
|
1 |
|
|||||||||

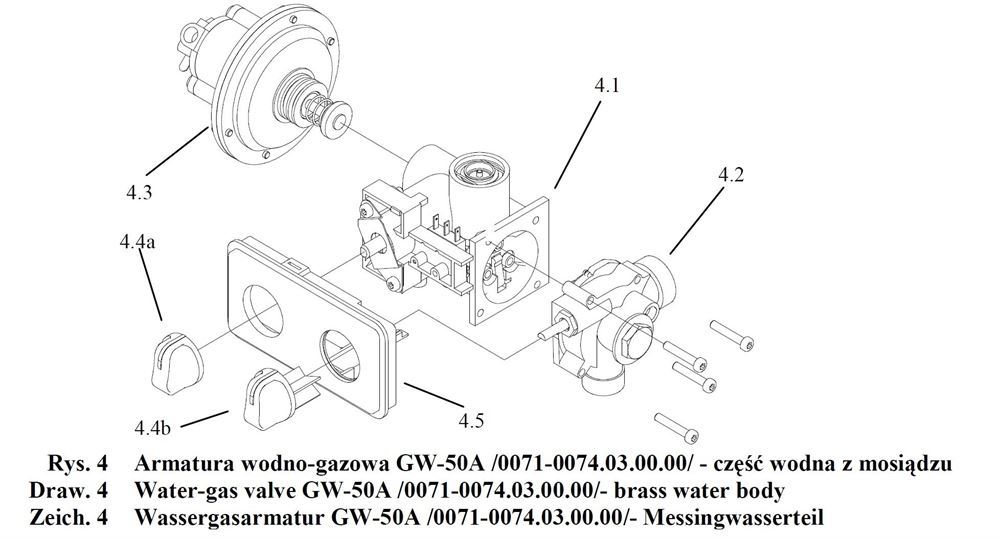

| 10 | 4 | ARMATURA WODNO-GAZOWA GW50B | ||||||||||
|
|
1 |
|
Część wodna z mosiądzu Brass water valve Messingwasserteil |
||||||||
|
|
1 |
|
Część wodna z mosiądzu
Brass water valve Messingwasserteil |
||||||||
|
|
1 |
|
Część wodna z mosiądzu
Brass water valve Messingwasserteil |
||||||||
|
|
1 |
|
Część wodna z mosiądzu
Brass water valve Messingwasserteil |
||||||||

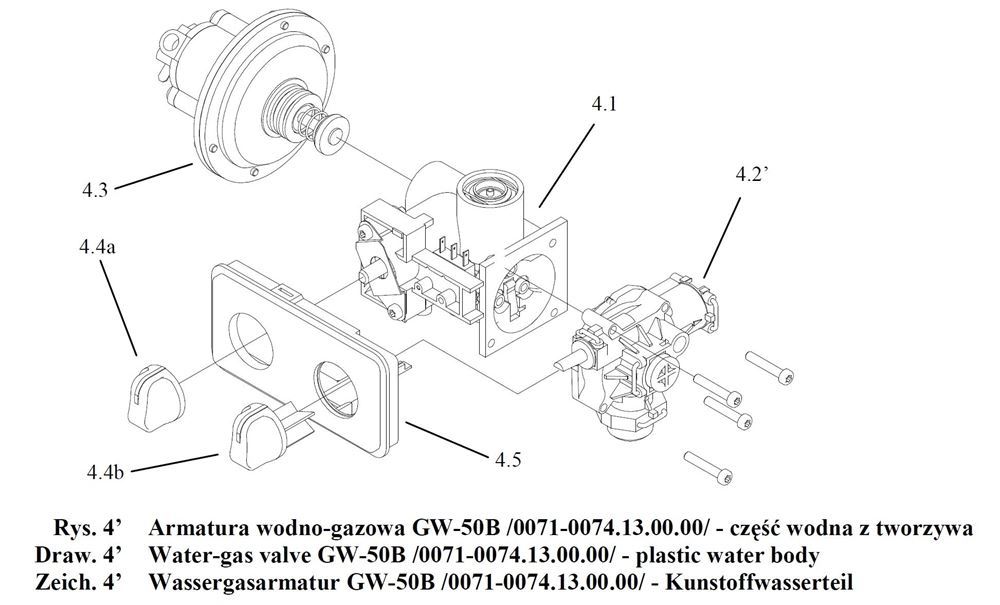

| 11 | 4' | ARMATURA WODNO-GAZOWA GW50B | ||||||||||
|
|
1 |
|
Część wodna z tworzywa
Pastic water valve Kunstoffwasserteil |
||||||||
|
|
1 |
|
Część wodna z tworzywa
Pastic water valve Kunstoffwasserteil |
||||||||
|
|
1 |
|
Część wodna z tworzywa
Pastic water valve Kunstoffwasserteil |
||||||||
|
|
1 |
|
Część wodna z tworzywa
Pastic water valve Kunstoffwasserteil |
||||||||

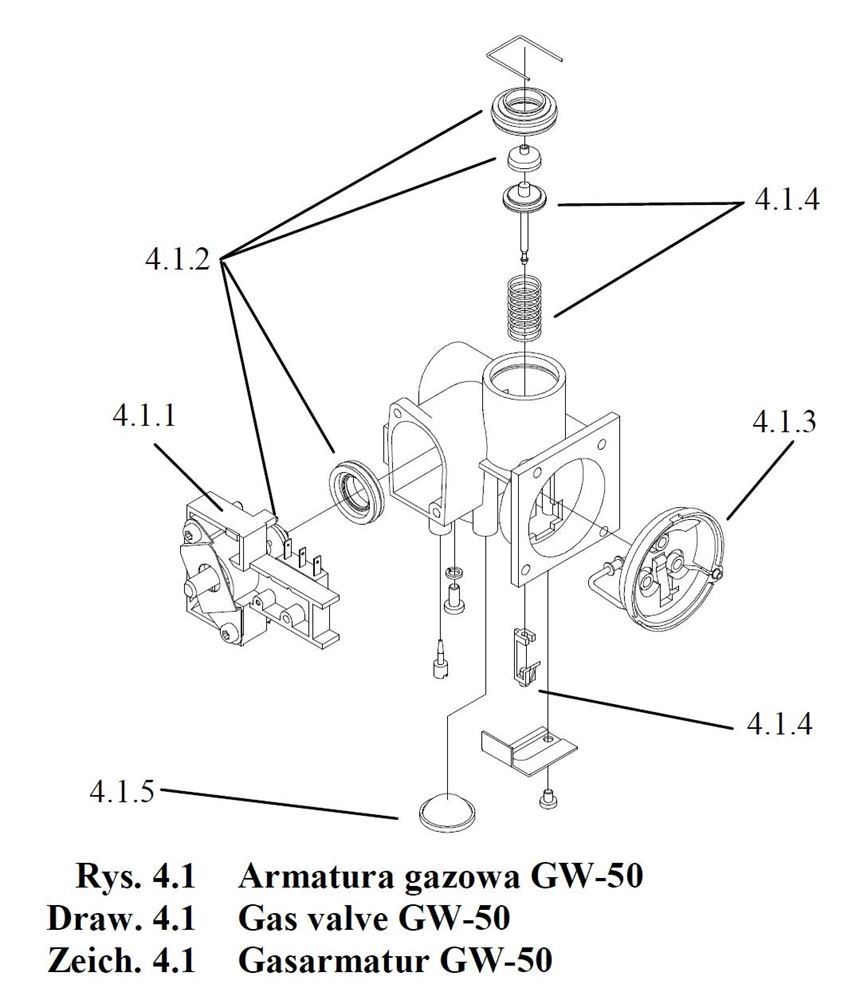

| 12 | 4.1 | ARMATURA GAZOWA GW50 | ||||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||

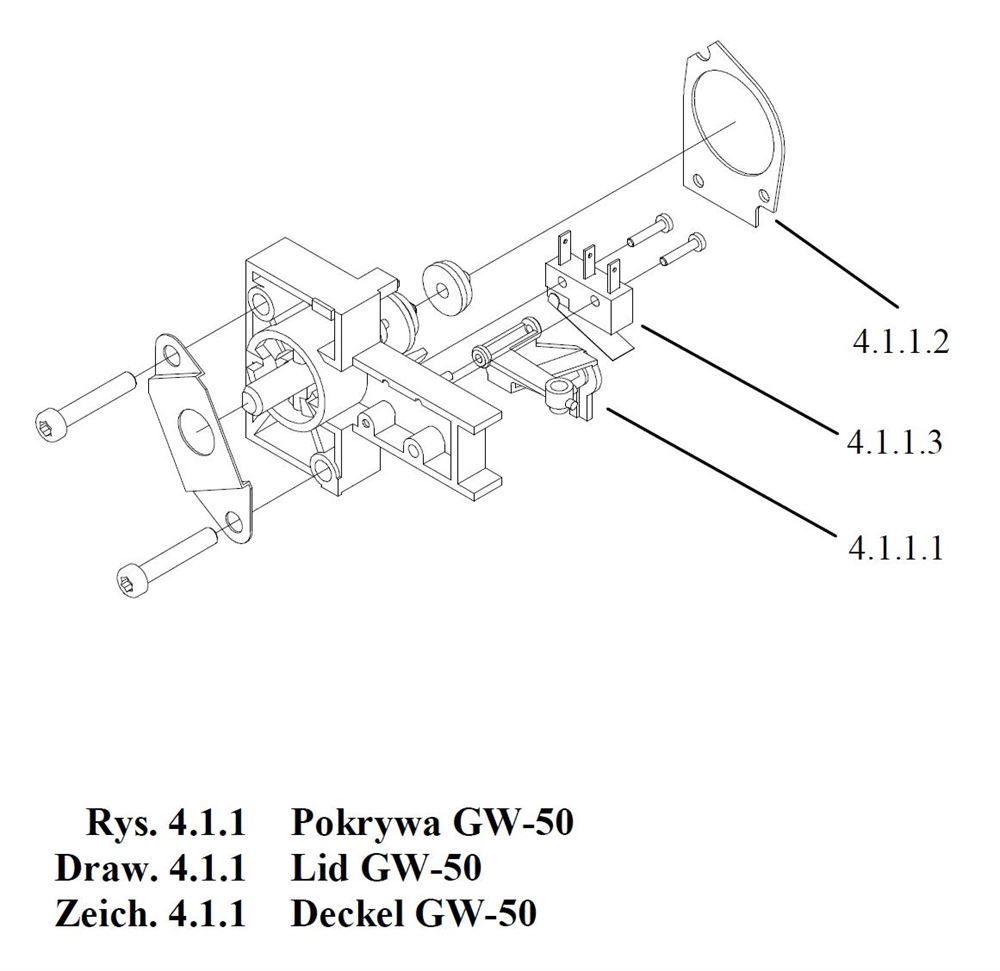

| 13 | 4.1.1 | POKRYWA GW50 | ||||||||||
|
|
1 |
|
|||||||||
| 14 | 4.1.1.1 | DŹWIGNIA | ||||||||||
|
|
1 |
|
|||||||||
| 15 | 4.1.1.2 | USZCZELKA | ||||||||||
|
|
1 |
|
|||||||||
| 16 | 4.1.1.3 | Mikrołącznik | ||||||||||
|
|
1 |
|
|||||||||
| 17 | 4.1.2 | KPL.PRZEZBROJENIOWY GW50 | ||||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
| 18 | 4.1.3 | POKRYWKA WODNA GW50 | ||||||||||
|
|
1 |
|
|||||||||
| 19 | 4.1.4 | KPL.NAPRAWCZY ZAWORU GRZYBKOWEGO | ||||||||||
|
|
1 |
|
|||||||||
| 20 | 4.1.5 | FILTR GAZU | ||||||||||
|
|
1 |
|
|||||||||

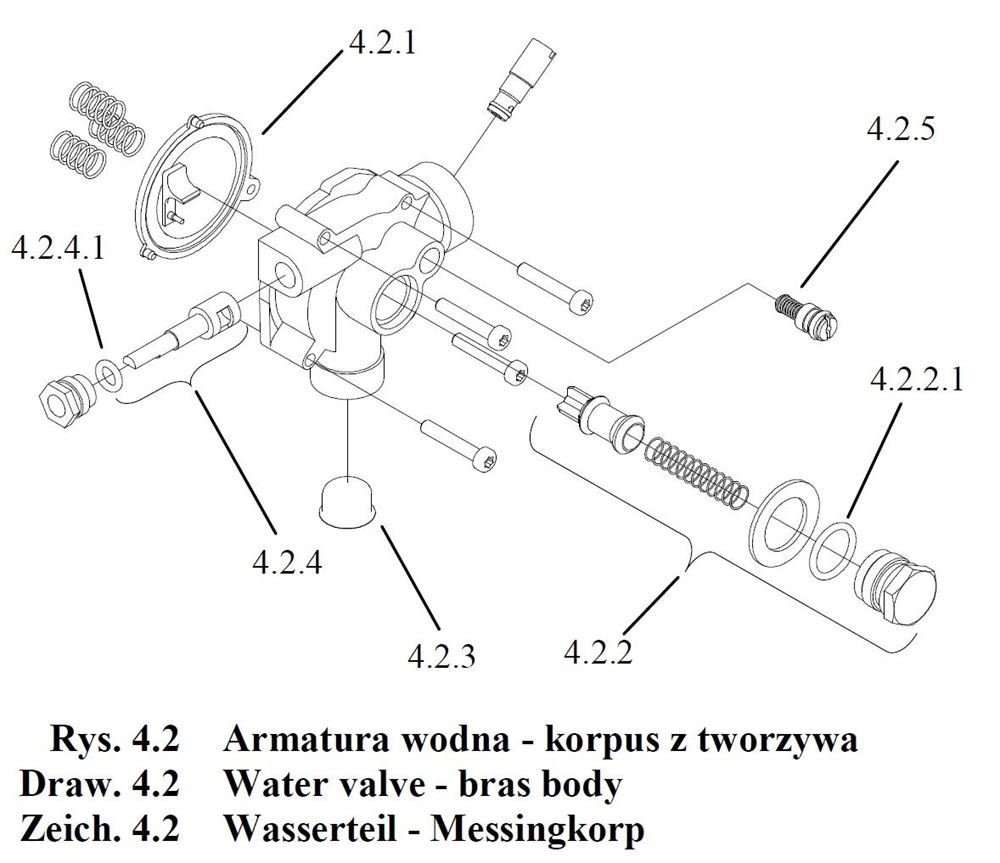

| 21 | 4.2 | ARMATURA WODNA | ||||||||||
|
|
1 |
|
Korpus z mosiadzu
Brass water valve Messingwasserteil |
||||||||

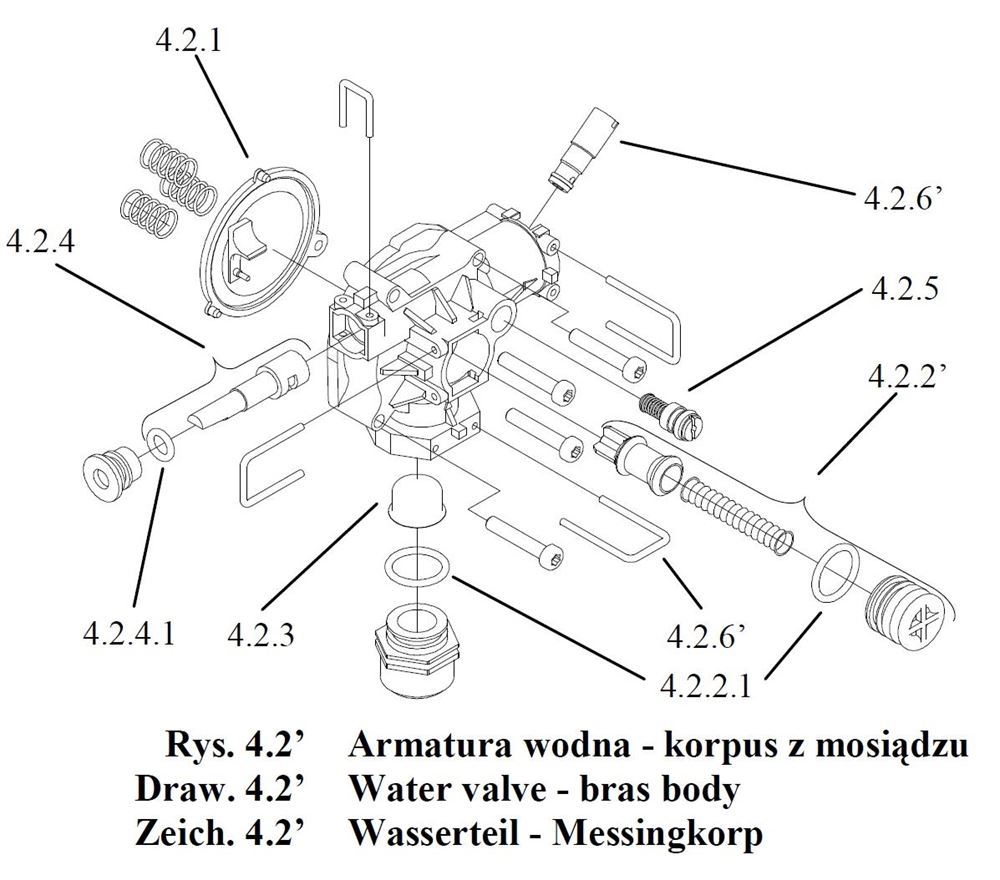

| 22 | 4.2' | Armatura wodna | ||||||||||
|
|
1 |
|
Korpus z tworzywa
Pastic water valve Kunstoffwasserteil |
||||||||
| 23 | 4.2.1 | PODZESPÓŁ PRZEPONY | ||||||||||
|
|
1 |
|
|
||||||||
| 24 | 4.2.2 | REGULATOR ILOŚCI WODY | ||||||||||
|
|
1 |
|
Dla armatury z czescia wodna wykonana z mosiadzu
In brass water valve Teil der Armatur mit Messingwasserteil |
||||||||
| 25 | 4.2.2 | Regulator ilości wody | ||||||||||
|
|
1 |
|
Dla armatury z czescia wodna wykonana z tworzywa
In pastic water valve Teil der Armatur mit Kunstoffwasserteil |
||||||||
| 26 | 4.2.2.1 | PIERSCIEN USZCZELNIAJACY | ||||||||||
|
|
2 |
|
Dla części wodnej z mosiądzu
|
||||||||
|
|
|
3 |
|
Dla części wodnej z plastiku
|
||||||||
| 27 | 4.2.3 | FILTR WODY | ||||||||||
|
|
1 |
|
|||||||||
| 28 | 4.2.4 | WYBIERAK TEMPERATURY | ||||||||||
|
|
1 |
|
|||||||||
| 29 | 4.2.4.1 | PIERSCIEN USZCZELNIAJACY | ||||||||||
|
|
1 |
|
|||||||||
| 30 | 4.2.5 | Zaworek By-pass | ||||||||||
|
|
1 |
|
|||||||||
| 31 | 4.2.6' | Zapinka | ||||||||||
|
|
2 |
|
|||||||||

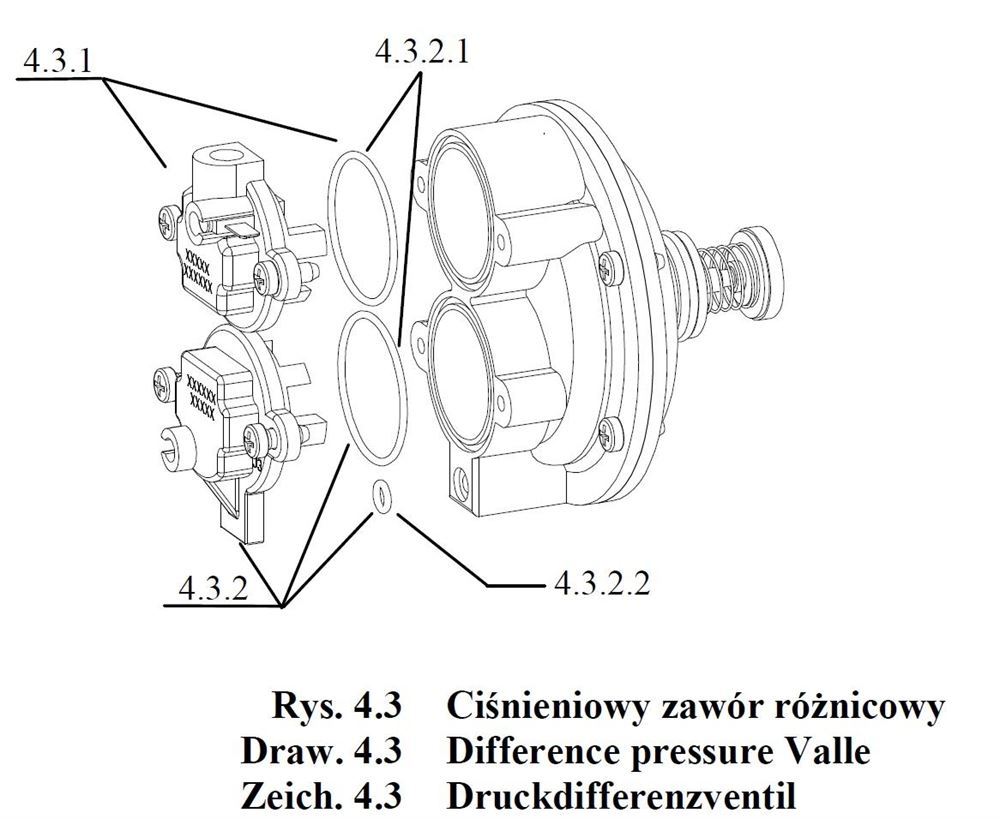

| 32 | 4.3 | CIŚNIENIOWY ZAWÓR RÓŻNICOWY | ||||||||||
|
|
1 |
|
|||||||||
| 33 | 4.3.1 | Zawór elektromagnetyczny (Czerwony) | ||||||||||
|
|
1 |
|
CZERWONY - z wyjściem na palnik zapalający
RED - ignitron burner outlet ROT Wraz z kompletem uszczelek With gasket rings set |
||||||||
| 34 | 4.3.1 | Zawór elektromagnetyczny (Zielony) | ||||||||||
|
|
1 |
|
ZIELONY
GREEN Grün Wraz z kompletem uszczelek With gasket rings set |
||||||||
| 35 | 4.3.2.1 | Pierścień uszczelniający | ||||||||||
|
|
2 |
|
|||||||||
| 36 | 4.3.2.2 | Pierścień uszczelniający | ||||||||||
|
|
1 |
|
|||||||||
| 37 | 4.4a | POKRETLO WYDATKU GAZU | ||||||||||
|
|
1 |
|
|||||||||
| 38 | 4.4b | POKRETLO WYBORU TEMP. | ||||||||||
|
|
1 |
|
|||||||||
| 39 | 4.5 | Maskownica armatury wodno-gazowej GW50 | ||||||||||
|
|
1 |
|
|||||||||
| 40 | 5a | Osłona przednia - uzbrojona | ||||||||||
|
|
|
1 |
|
|||||||||
| 41 | 5b | Osłona przednia - uzbrojona | ||||||||||
|
|
|
1 |
|
|||||||||
| 42 | 5.1 | POKRĘTŁO (woda) | ||||||||||
|
|
1 |
|
|||||||||
| 43 | 5.2 | POKRĘTŁO (gaz) | ||||||||||
|
|
1 |
|
|||||||||
| 44 | 5.3a | Panel sterowania | ||||||||||
|
|
|
1 |
|
|||||||||
| 45 | 5.3b | Panel sterowania | ||||||||||
|
|
|
1 |
|
|||||||||
| 46 | 6a | GNIAZDO BATERII | ||||||||||
|
|
1 |
|
|||||||||
| 47 | 6b | HYDROGENERATOR | ||||||||||
|
|
|
1 |
|
|||||||||
| 48 | 7a | GENERATOR ISKRY | ||||||||||
|
|
1 |
|
|||||||||
|
|
|
1 |
|
|||||||||
| 49 | 7b | Generator iskry z przewodami | ||||||||||
|
|
1 |
|
z przewodami
with wires mit Kabel |
||||||||
| 50 | 8 | Wskaźnik LED | ||||||||||
|
|
1 |
|
|||||||||
| 51 | 8' | Wskaźnik LED | ||||||||||
|
|
1 |
|
|||||||||
| 52 | 9 | OGRANICZNIK TEMPERATURY 85˚C | ||||||||||
|
|
2 |
|
85˚C
|
||||||||
| 53 | 10a | Podz. przewodów generatora | ||||||||||
|
|
1 |
|
Dla B188K
For B188K |
||||||||
| 54 | 10.1a | PODZ.PRZEW.ZABEZPIECZEN | ||||||||||
|
|
1 |
|
|||||||||
| 55 | 10.2a | PODZ.PRZEWODU ŁĄCZĄCEGO | ||||||||||
|
|
1 |
|
|||||||||
| 56 | 10b | Podz. przewodów sterujących | ||||||||||
|
|
1 |
|
|||||||||
| 57 | 11 | Podz. rurki zapalacza | ||||||||||
|
|
1 |
|
|||||||||
| 58 | 12 | ŁĄCZNIK GAZOWY | ||||||||||
|
|
1 |
|
|||||||||
| 59 | 13a | PODZ. RURY ŁĄCZĄCEJ | ||||||||||
|
|
1 |
|
Dla armatury wodnej z mosiądzu
For brass water valve Teil der Armatur mit Messingwasserteil |
||||||||
| 60 | 13a' | PODZESPÓŁ RURY ŁĄCZĄCEJ | ||||||||||
|
|
1 |
|
Dla armatury wodnej z tworzywa
In pastic water valve Teil der Armatur mit Kunstoffwasserteil |
||||||||
| 61 | 13b | PODZ.RURY ŁĄCZĄCEJ | ||||||||||
|
|
1 |
|
Dla armatury wodnej z mosiądzu
For brass water valve Teil der Armatur mit Messingwasserteil |
||||||||
| 62 | 13b' | PODZESPÓŁ RURY ŁĄCZĄCEJ | ||||||||||
|
|
1 |
|
Dla armatury wodnej z tworzywa
In pastic water valve Teil der Armatur mit Kunstoffwasserteil |
||||||||
| 63 | 13.1' | Pierścień uszczelniający | ||||||||||
|
|
1 |
|
|||||||||
| 64 | 14 | Stabilizator strumienia gazu | ||||||||||
|
|
|
1 |
|
|||||||||
| 65 | 14.1 | PRZEPONA | ||||||||||
|
|
1 |
|
|||||||||
| 66 | 15 | PODZESPÓŁ KRYZY | ||||||||||
|
|
1 |
|
|||||||||
|
|
|
1 |
|
|||||||||
|
|
1 |
|
|||||||||
| 67 | 16 | Spinka | ||||||||||
|
|
2 |
|
|||||||||
| 68 | 17 | KOŁEK | ||||||||||
|
|
2 |
|
|||||||||
| 69 | 18 | USZCZELKA | ||||||||||
|
|
1 |
|
|
||||||||
| 70 | 19 | USZCZELKA | ||||||||||
|
|
2 |
|
|||||||||
|
|
|
3 |
|
|||||||||
| 71 | 20 | PIERSCIEN USZCZELNIAJACY | ||||||||||
|
|
1 |
|
|||||||||
| 72 | 21 | USZCZELKA | ||||||||||
|
|
1 |
|
|||||||||
| 73 | 22 | USZCZELKA | ||||||||||
|
|
1 |
|
|||||||||
| 74 | 23 | Koszulka izolacyjna | ||||||||||
|
|
1 |
|
|||||||||
| 75 | 24 | Zabezpieczenie sprężyste osiowe | ||||||||||
|
|
2 |
|
Mocowanie panelu sterowania
To fix the control panel |
||||||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||
| 76 | * | Komplet przezbrojeniowy | ||||||
|
|
|
1 |
|
Dla ogrzewacza z dołączonym stabilizatorem
With gas pressure stabilizer Mit Gasstromstabilisator |
||||
|
|
|
|
Bez stabilizatora
Without gas pressure stabilizer Ohne Gasstromstabilisator |
|||||
|
|
||||||||
| 77 | * | Komplet przezbrojeniowy | ||||||
|
|
|
1 |
|
Dla ogrzewacza z dołączonym stabilizatorem
With gas pressure stabilizer Mit Gasstromstabilisator |
||||
|
|
|
|
Bez stabilizatora
Without gas pressure stabilizer Ohne Gasstromstabilisator |
|||||
|
|
||||||||
| 78 | * | Komplet przezbrojeniowy | ||||||
|
|
|
1 |
|
Dla ogrzewacza z dołączonym stabilizatorem
With gas pressure stabilizer Mit Gasstromstabilisator |
||||
|
|
|
|
Bez stabilizatora
Without gas pressure stabilizer Ohne Gasstromstabilisator |
|||||
|
|
||||||||
| 79 | * | Komplet przezbrojeniowy | ||||||
|
|
|
1 |
|
|||||
|
|
||||||||
| 80 | * | Komplet przezbrojeniowy | ||||||
|
|
|
1 |
|
|||||
|
|
||||||||
