K-591:2014/PL,GB,RU,DE
Katalog części zamiennych na kotły kondensacyjne ECOCONDENS GOLD
| WKJ2760.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -35 „PWM” |
| WKD2750.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -35 „PWM” |
| WKD2670.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -35 „INT” |
| WKJ2680.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -35 „INT” |
| WKD2630.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -20 "INT" |
| WKJ2640.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -20 "INT" |
| WKD2710.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -20 "PWM" |
| WKJ2720.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -20 „PWM” |
| WKD2650.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -25 „INT” |
| WKJ2660.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -25 „INT” |
| WKD2730.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -25 „PWM” |
| WKJ2740.00.00.00 | KOCIOŁ KONDENSACYJNY TYP ECOCONDENS GOLD -25 „PWM” |

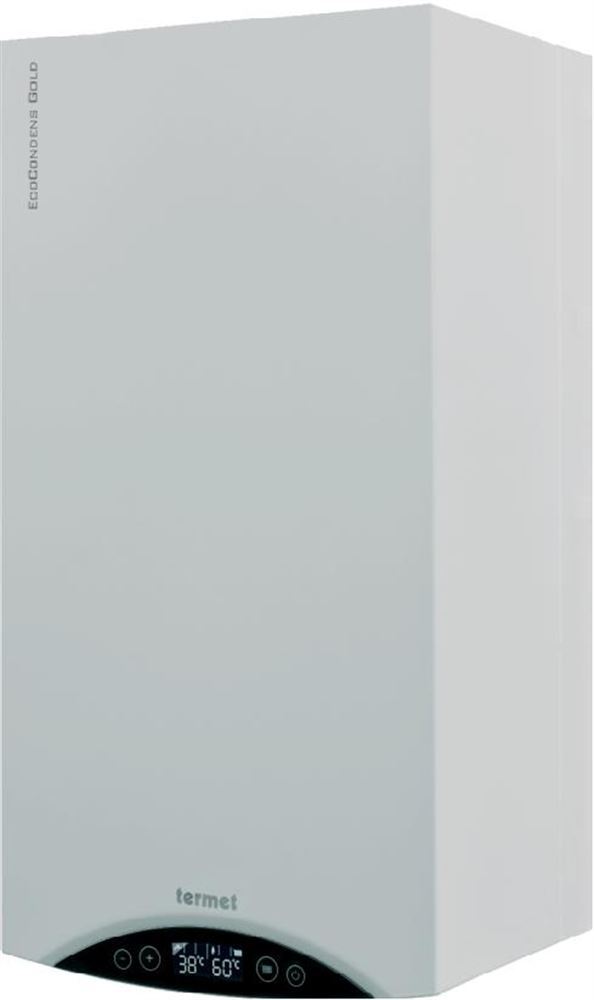

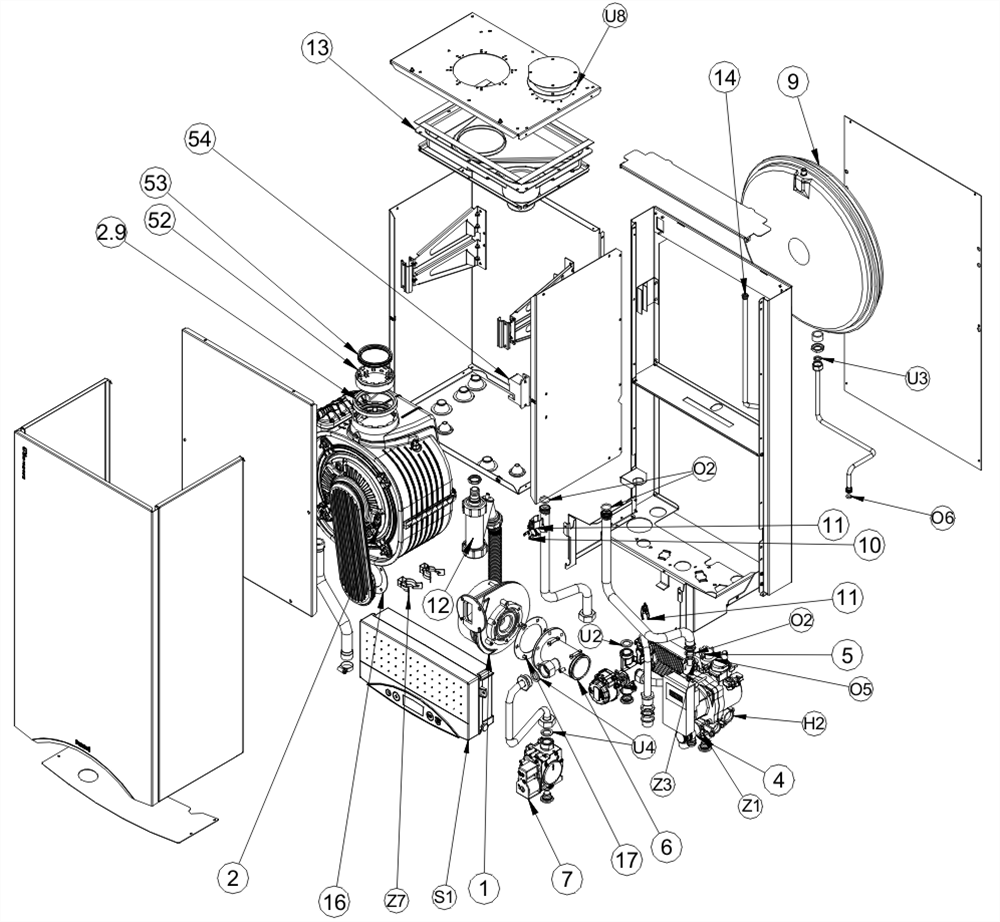

Widok ogólny kotłów EcoCondens GOLD

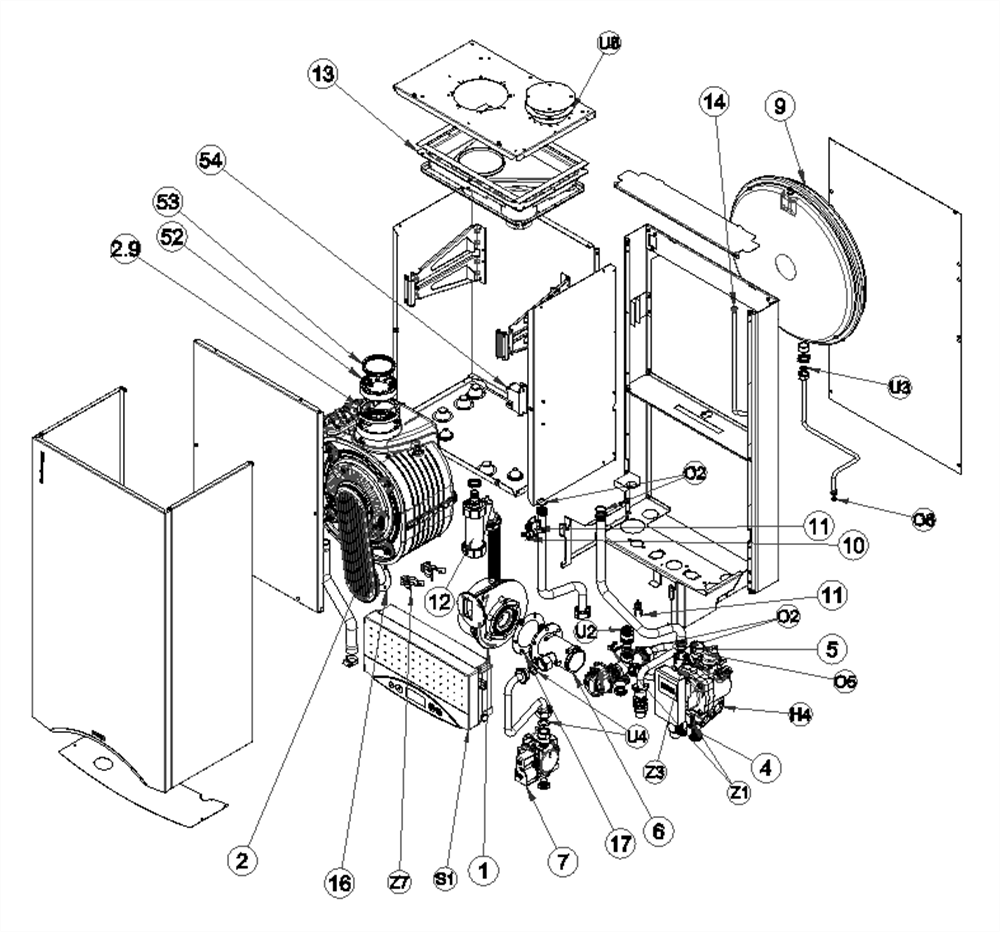

Podstawowe elementy kotła dwufunkcyjnego
Podstawowe elementy kotła jednofunkcyjnego

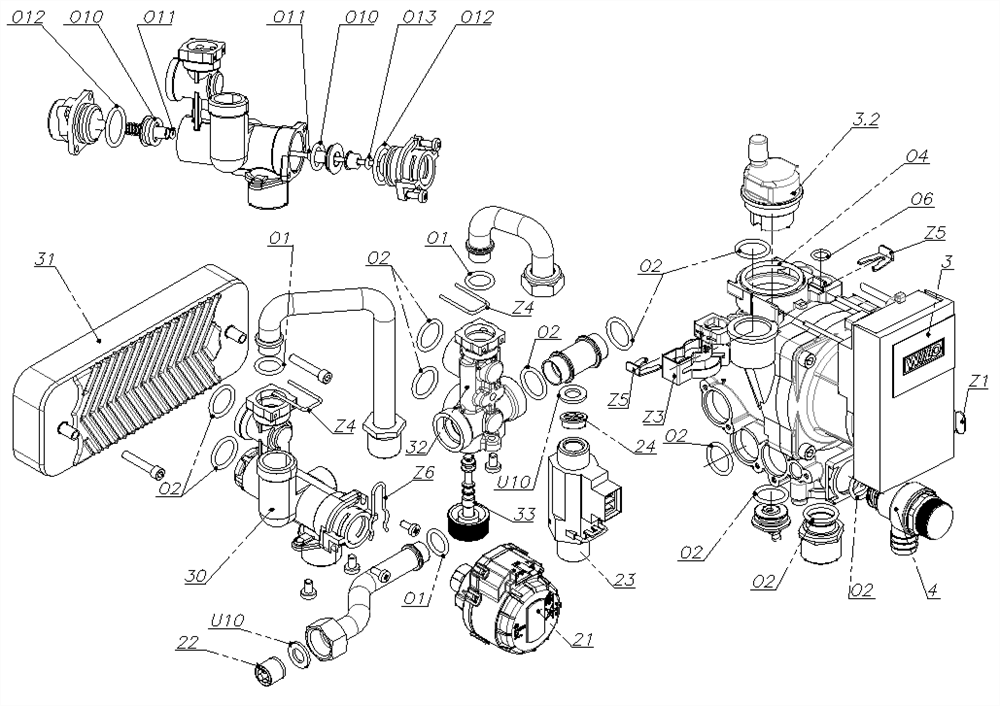

Hydroblok z pompą PWM (kotły dwufunkcyjne)

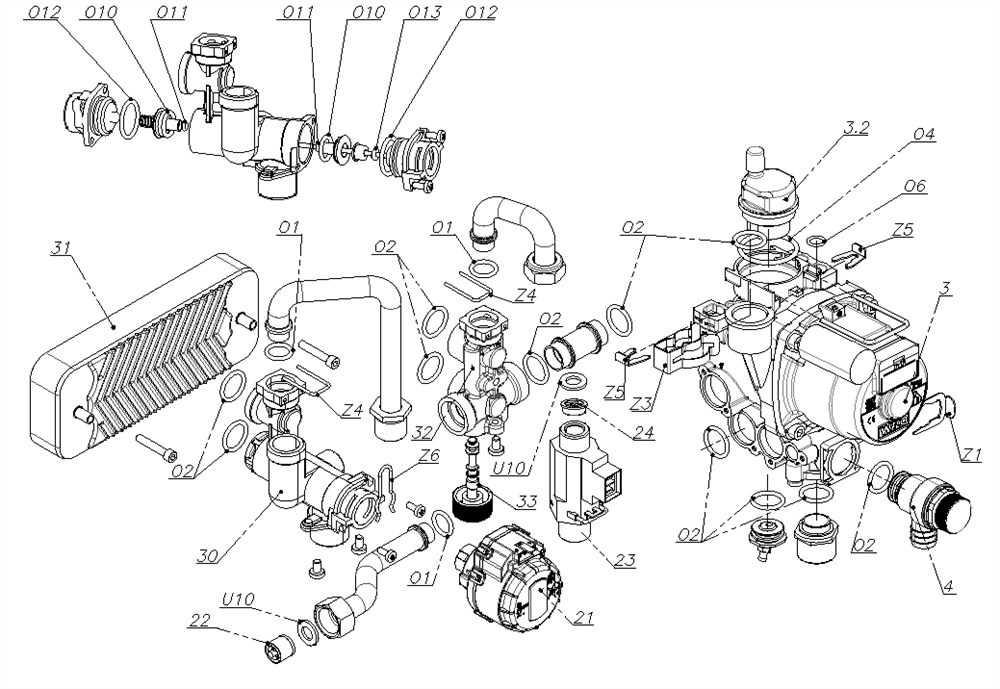

Hydroblok z pompą INT (kotły dwufunkcyjne)

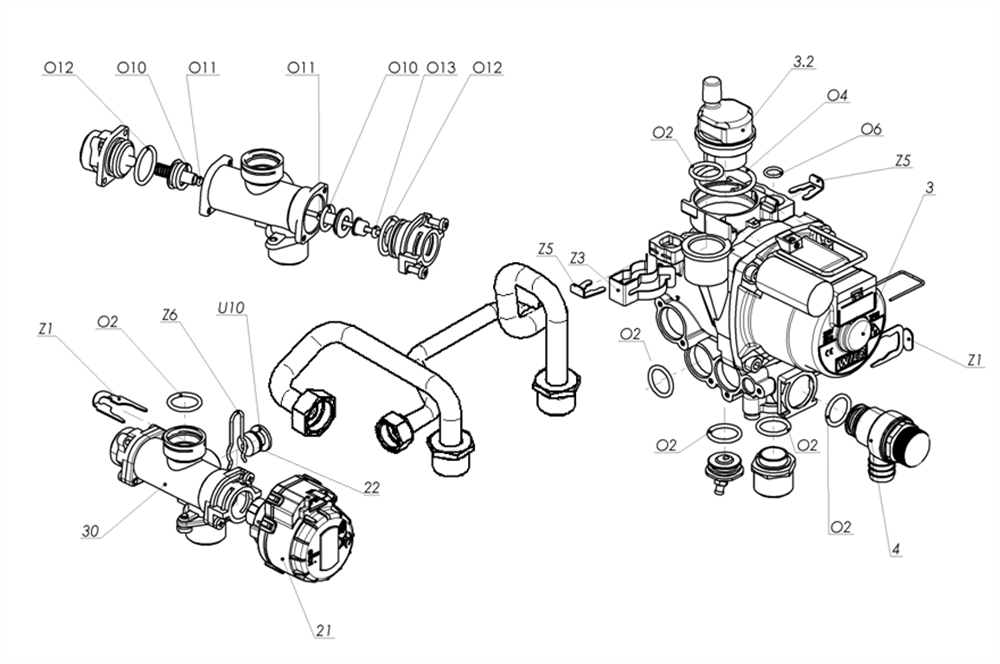

Hydroblok z pompą PWM(kotły jednofunkcyjne)

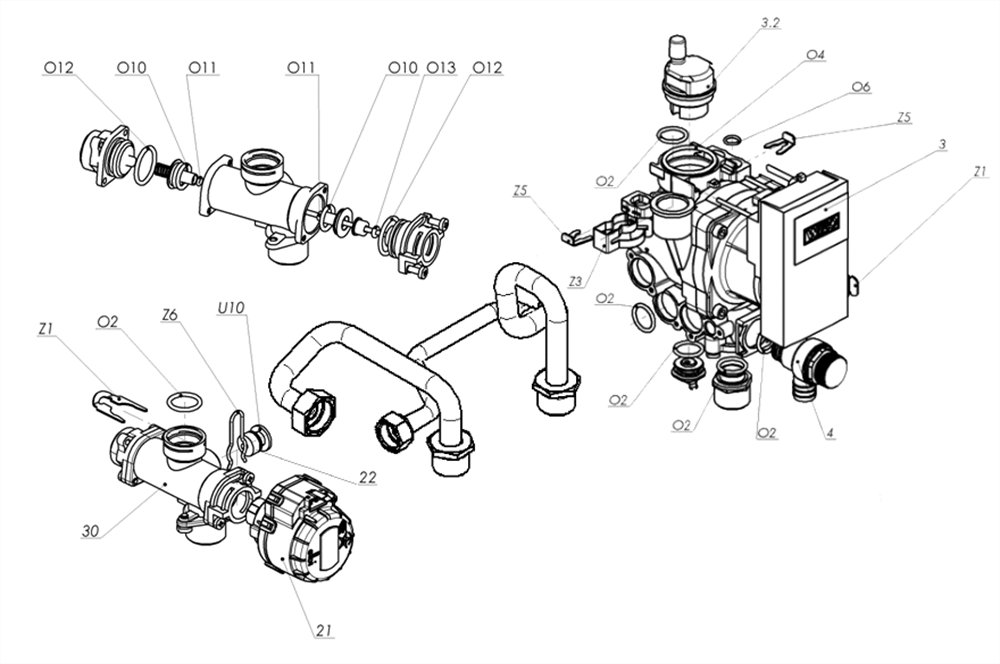

Hydroblok z pompą INT (kotły jednofunkcyjne)

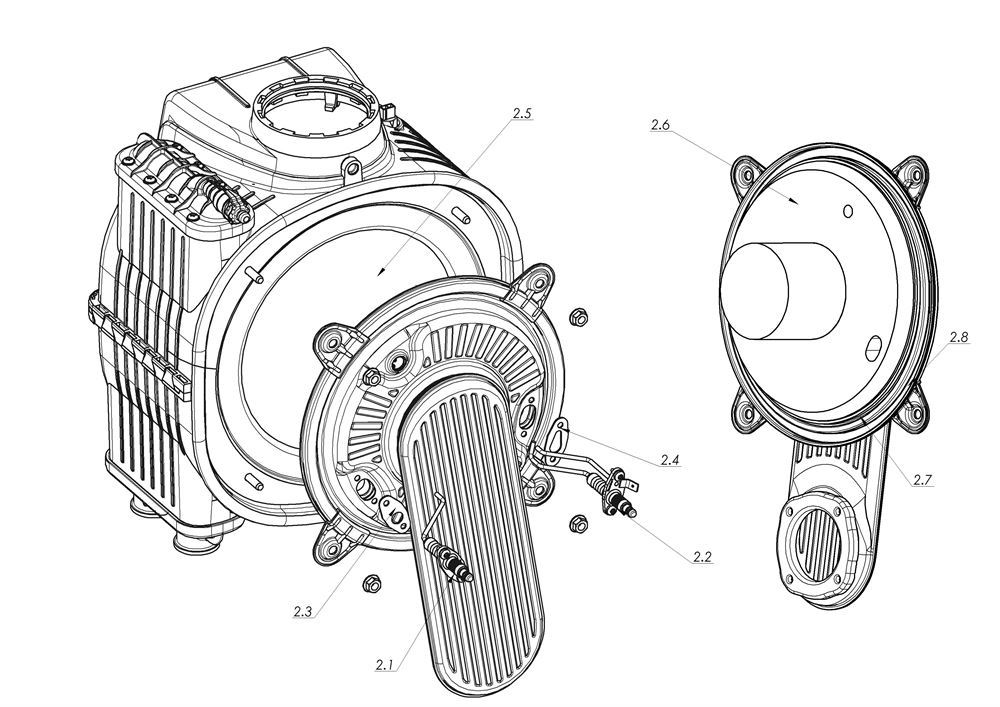

Wymiennik ciepła spaliny-woda

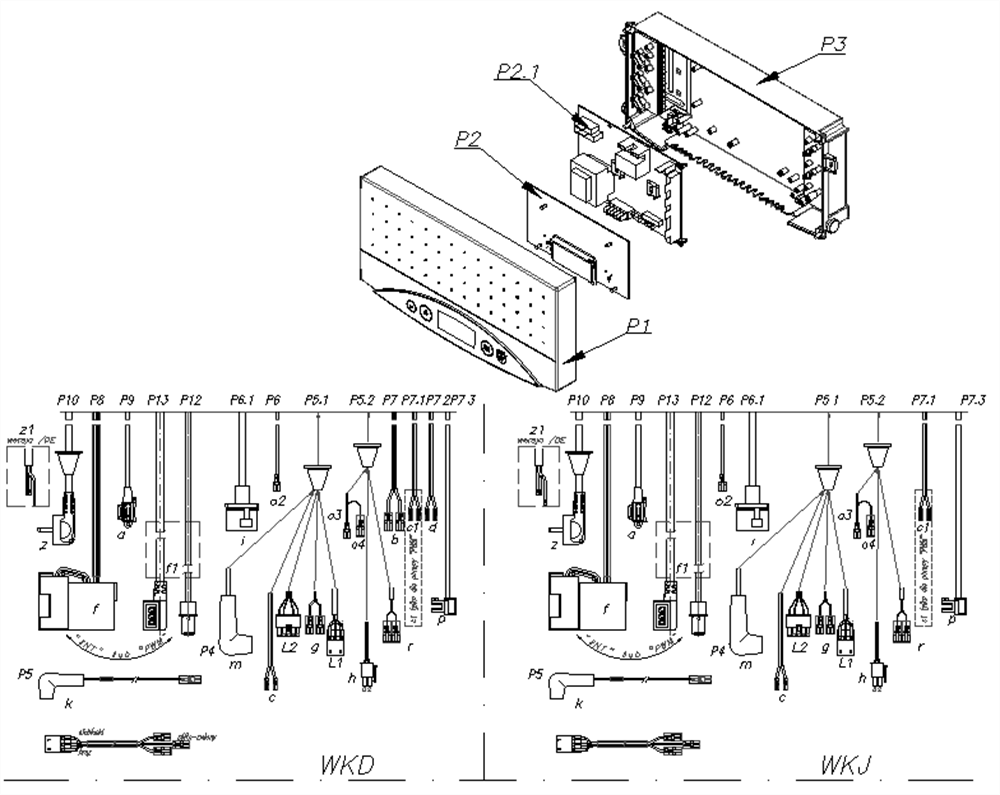

Panel sterowania
Panel sterowania WKD INT: 2650.21.00.00
Panel sterowania WKJ INT: 2660.21.00.00
Panel sterowania WKD PWM: 2730.21.00.00
Panel sterowania WKJ PWM: 2740.21.00.00
Panel sterowania WKD INT: 2650.21.00.00
Panel sterowania WKJ INT: 2660.21.00.00
Panel sterowania WKD PWM: 2730.21.00.00
Panel sterowania WKJ PWM: 2740.21.00.00
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||
| 1 | 5 | Przetwornik ciśnienia | ||||||
|
|
|
element hydrobloku
|
|||||
| 2 | 10 | OGRANICZNIK 95 °C | ||||||
|
|
|
||||||
| 3 | P3 | POKRYWA TYLNA | ||||||
|
|
|
||||||
| 4 | P6.1 | Przewód wentylatora i zesp. gazowego | ||||||
|
|
1 |
|
Przewód P5.1 i P6.1
|
||||
|
|
1 |
|
|||||
| 5 | * | Przedłużka zasilania wentylatora | ||||||
|
|
1 |
|
|||||
| 6 | 1 | Wentylator | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 7 | 6 | Zespół mieszający SIT | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 8 | 7 | Zawór gazowy | ||||||
|
|
1 |
|
|||||
| 9 | 3 | Pompa wodna | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 10 | * | Silnik pompy PWM | ||||||
|
|
1 |
|
W komplecie z uszczelką
|
||||
| 11 | 3.2 | Odpowietrznik | ||||||
|
|
1 |
|
|||||
| 12 | 31 | PŁYTOWY WYMIENNIK CIEPŁA WODA-WODA | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 13 | 30 | KORPUS ZAWORU TRÓJDROŻNEGO | ||||||
|
|
1 |
|
Obowiązuje w naprawach gwarancyjnych
For guarantee repairs Только для гарантийных ремонтов Bei Garantiereparatur pflichtig |
||||
| 14 | 30 | KORPUS ZAWORU TRÓJDROŻNEGO | ||||||
|
|
1 |
|
Obowiązuje w naprawach gwarancyjnych
For guarantee repairs Только для гарантийных ремонтов Bei Garantiereparatur pflichtig |
||||
| 15 | 32 | Korpus zaworów | ||||||
|
|
1 |
|
Obowiązuje w naprawach gwarancyjnych
For guarantee repairs Только для гарантийных ремонтов Bei Garantiereparatur pflichtig |
||||
| 16 | 33 | Zawór do napełniania | ||||||
|
|
1 |
|
W tym:
1.Trzpień 0700.01.03.03 2. Pokrętło 0700.01.03.08 3.Tulejka 0700.01.03.06 4.Oring 0700.01.03.02 5. Oring 0700.01.03.04 6. Oring 0700.01.00.10 7. Śruba M4 x 6 including: 1.Mandrel 0700.01.03.03, 2.Knob 0700.01.03.08 3.Funnel 0700.01.03.06 4.O-ring 0700.01.03.02 5. O-ring 0700.01.03.04 6. O-ring 0700.01.00.10 7.Screw M4x6 |
||||
| 17 | 4 | ZAWÓR BEZPIECZEŃSTWA 3bar | ||||||
|
|
1 |
|
element hydrobloku
element of a hydraulic group |
||||
| 18 | 23 | CZUJNIK PRZEPŁYWU W.U. | ||||||
|
|
1 |
|
element hydrobloku
element of a hydraulic group |
||||
| 19 | 24 | OGRANICZNIK PRZEPŁYWU | ||||||
|
|
1 |
|
element hydrobloku
element of a hydraulic group |
||||
| 20 | 21 | SILNIK ZAWORU TRÓJDROŻNEGO | ||||||
|
|
1 |
|
element hydrobloku
element of a hydraulic group |
||||
| 21 | 22 | Zawór różnicowy by-pass HDS 15-300 | ||||||
|
|
|
1 |
|
|||||
| 22 | 11 | CZUJNIK NTC STYKOWY | ||||||
|
|
2 |
|
|||||
|
|
1 |
|
|||||
| 23 | 9 | Naczynie wyrównawcze | ||||||
|
|
1 |
|
lub
CP 392 8l cod 760892/TER CIMM |
||||
| 24 | 13 | Podz. ociekacza | ||||||
|
|
1 |
|
|||||
| 25 | 14 | WĄŻ SILIKONOWY Ø6 x Ø9 x 800 mm | ||||||
|
|
1 |
|
|||||
| 26 | P2.1 | Płytka sterownika UNI-02 kond. | ||||||
|
|
1 |
|
|||||
| 27 | P2 | Płytka wyświetlacza UNI-02 LCD kond. | ||||||
|
|
1 |
|
|||||
| 28 | P10 | Przewód przyłączeniowy | ||||||
|
|
1 |
|
ZZ-yellow-green cable
N- neutral conductor L-phase conductor |
||||
| 29 | P5 | Podzespół przewodu zapalacza | ||||||
|
|
1 |
|
|||||
| 30 | P5.1 | Przewód czujnika kontroli płomienia | ||||||
|
|
1 |
|
|||||
| 31 | P5.1 | Przewód czujnika NTC wody grzewczej | ||||||
|
|
1 |
|
|||||
| 32 | P7.2 | Przewód czujnika NTC wody użytkowej | ||||||
|
|
1 |
|
|||||
| 33 | P6 | Przewód ochronny pompy | ||||||
|
|
1 |
|
|||||
| 34 | P5.2 | Przewód generatora iskry | ||||||
|
|
1 |
|
|||||
| 35 | P7 | Przewód czujnika przepływu wody użytkowej | ||||||
|
|
1 |
|
|||||
| 36 | P9 | Przewód zaworu trójdrożnego | ||||||
|
|
1 |
|
|||||
| 37 | P8 | Przyłącze elektryczne z wtyczką | ||||||
|
|
1 |
|
|||||
| 38 | P12 | Przewód sterujący PWM | ||||||
|
|
1 |
|
|||||
| 39 | P13 | Przewód zasilania pompy PWM | ||||||
|
|
1 |
|
|||||
| 40 | 12 | SYFON | ||||||
|
|
1 |
|
|||||
| 41 | 2 | Wymiennik ciepła spaliny-woda | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 42 | 2.1 | Elektroda kontroli płomienia | ||||||
|
|
1 |
|
|||||
| 43 | 2.3 | Uszczelka elektrody kontroli płomienia | ||||||
|
|
1 |
|
|||||
| 44 | 2.2 | Elektroda zapłonowa długa | ||||||
|
|
1 |
|
|||||
| 45 | 2.4 | Uszczelka elektrody zapłonowej | ||||||
|
|
1 |
|
|||||
| 46 | 2.5 | Izolacja termiczna wewnętrzna | ||||||
|
|
1 |
|
|||||
| 47 | 2.6 | Izolacja pokrywy komory | ||||||
|
|
1 |
|
|||||
| 48 | 2.7 | Uszczelka sznurkowa | ||||||
|
|
1 |
|
|||||
| 49 | 2.8 | Uszczelka pokrywy | ||||||
|
|
1 |
|
|||||
| 50 | P1 | Podz. korpusu przedniego | ||||||
|
|
1 |
|
|||||
| 51 | 54 | GENERATOR ISKRY | ||||||
|
|
1 |
|
|||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |
| 52 | Z1 | Zapinka I | ||||
|
|
2 |
|
1. Mocowanie rur c.o. w hydrobloku (tylko w WKJ)
2. Mocowanie zaworu bezpieczeństwa 1. To fasten a pipe of heating water in a hydraulicgroup 2.To fasten a safety valve. |
||
| 53 | Z1 | Zapinka I | ||||
|
|
|
1 |
|
1. Mocowanie zaworu bezpieczeństwa
1. To fasten a safety valve. |
||
| 54 | Z6 | Zapinka III | ||||
|
|
1 |
|
1. Mocowanie silnika zaworu trójdrogowego
1. To fasten an engine of 3-ways valve |
||
| 55 | Z5 | Zapinka fi 9 | ||||
|
|
2 |
|
1. Mocowanie przetwornika ciśnienia
2. Mocowanie rury zbiornika kompensacyjnego 1. To fasten a pressure transducer, 2. To fasten a pipe of a compensation tank. |
||
| 56 | Z3 | Klips 18/30 | ||||
|
|
1 |
|
1. Mocowanie rury powrotu c.o. w hydrobloku
1. To fasten a return pipe of heating water in a hydraulicgroup |
||
| 57 | Z7 | KLIPS | ||||
|
|
2 |
|
1. Mocowanie rur c.o. w wymienniku ciepła
1. To fasten a pipe of heating water in a heat exchanger |
||
| 58 | Z4 | Zapinka IV | ||||
|
|
2 |
|
1. Mocowanie rury c.w.u. w hydrobloku
2. Mocowanie rury z.w.u. w hydrobloku 1. To fasten a pipe of domestic warm water in a hydraulic group 2. To fasten a pipe of domestic cold water in a hydraulic group |
||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |
| 59 | O1 | Uszczelka do wody | ||||
|
|
3 |
|
|||
| 60 | U10 | Uszczelka | ||||
|
|
2 |
|
|||
| 61 | O2 | Uszczelka do wody | ||||
|
|
11 |
|
|||
| 62 | O6 | Uszczelka do wody | ||||
|
|
2 |
|
|||
| 63 | 53 | Uszczelka adaptera spalin | ||||
|
|
|
1 |
|
|||
| 64 | 17 | Uszczelka zesp. mieszającego SIT | ||||
|
|
1 |
|
|||
| 65 | 2.9 | Uszczelka wylotu spalin | ||||
|
|
1 |
|
|||
| 66 | 16 | Uszczelka wentylatora | ||||
|
|
1 |
|
|||
| 67 | U8 | Uszczelka 105 | ||||
|
|
1 |
|
|||
| 68 | U2 | USZCZELKA | ||||
|
|
1 |
|
|||
| 69 | U4 | Uszczelka | ||||
|
|
2 |
|
|||
| 70 | U3 | Uszczelka do gazu | ||||
|
|
2 |
|
|||
| 71 | * | Uszczelka do wody | ||||
|
|
1 |
|
Uszczelnienie trzpienia zaworu do napełniania
To seal a filling valve’s stem |
||
| 72 | * | Uszczelka do wody | ||||
|
|
1 |
|
Uszczelnienie trzpienia zaworu do napełniania
To seal a filling valve’s stem |
||
| 73 | O5 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 74 | O13 | Uszczelka | ||||
|
|
1 |
|
|||
| 75 | O12 | Uszczelka | ||||
|
|
2 |
|
|||
| 76 | * | Uszczelka | ||||
|
|
1 |
|
1. Uszczelnienie silnika pompy
1. To seal a motor of a pump |
||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |
| 77 | * | Uszczelki do kotła | ||||
|
|
|
1 |
|
|
||
| 78 | * | Zestaw naprawczy zaworu trójdrogowego | ||||
|
|
1 |
|
|
||
| 79 | * | Zestaw naprawczy korpusu zaworów | ||||
|
|
1 |
|
|
||
