K-613:2014/PL,GB,RU,DE

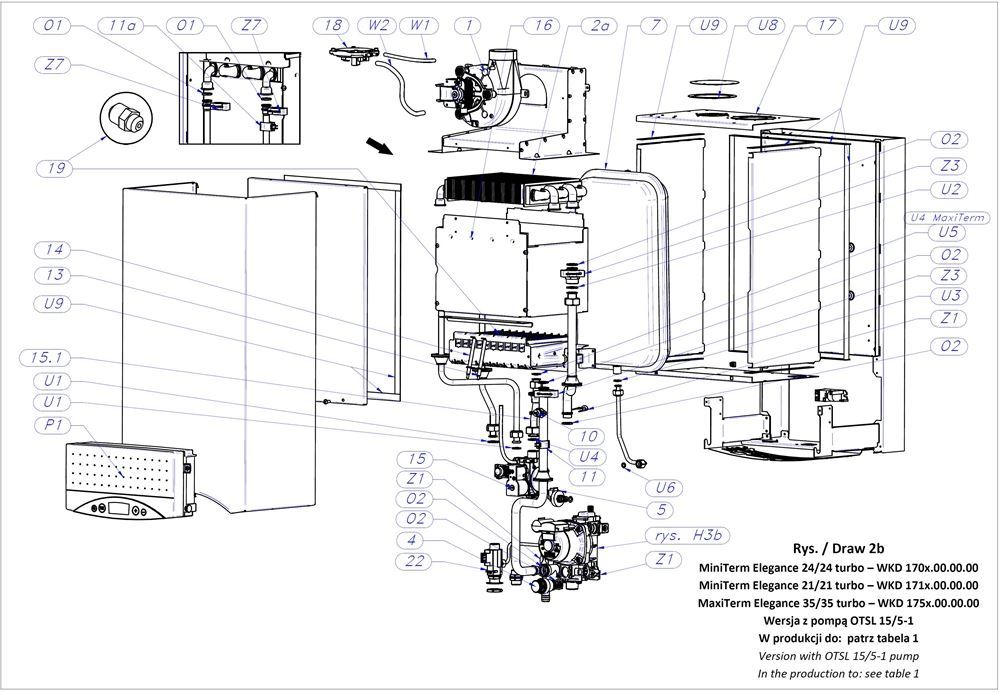

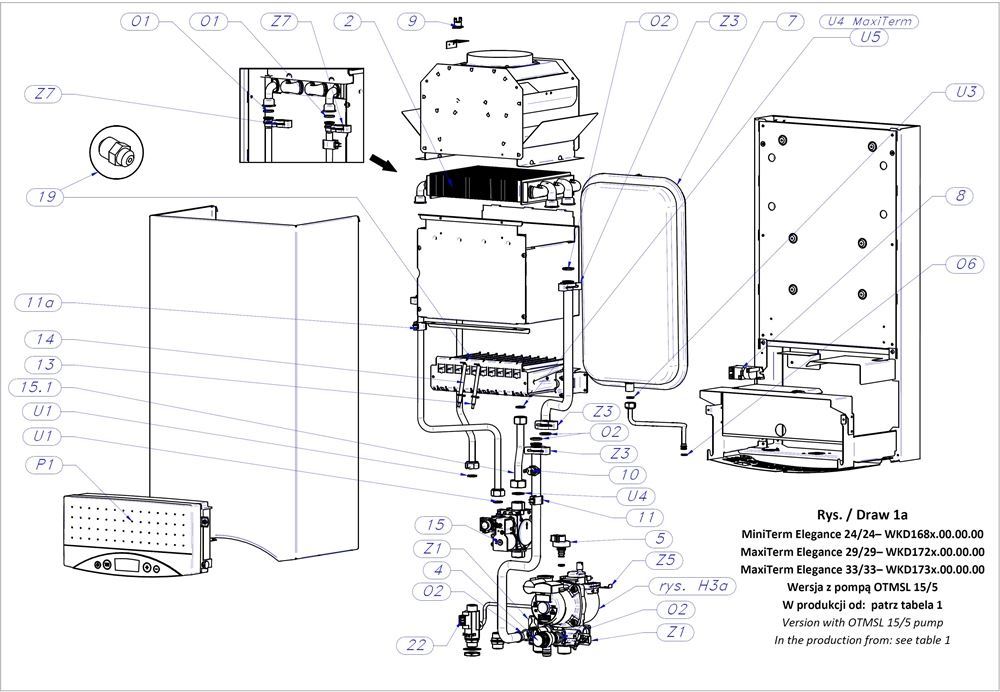

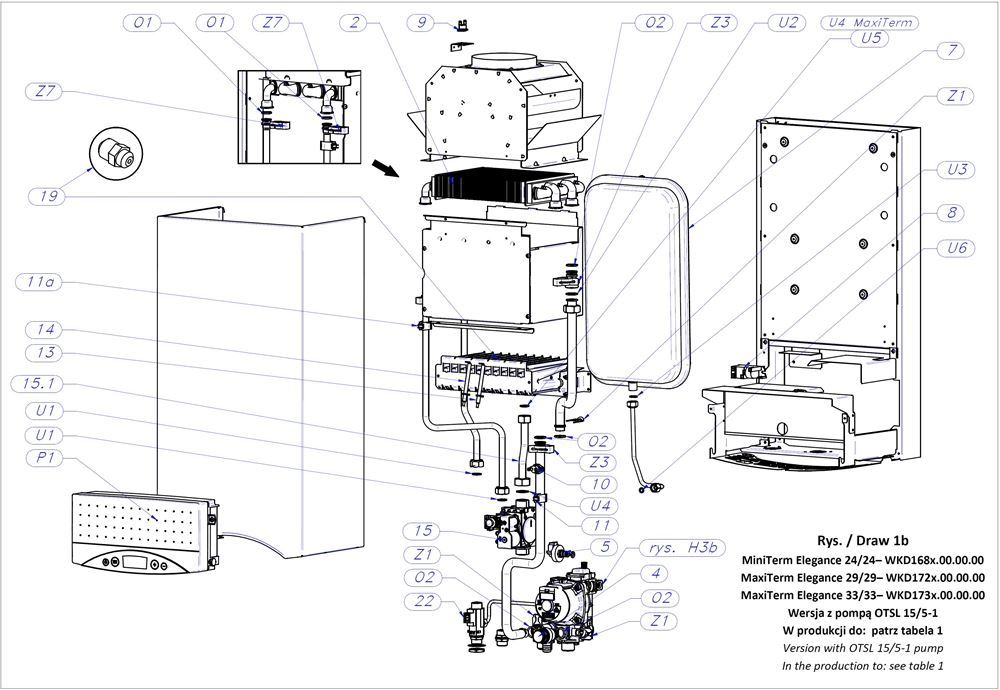

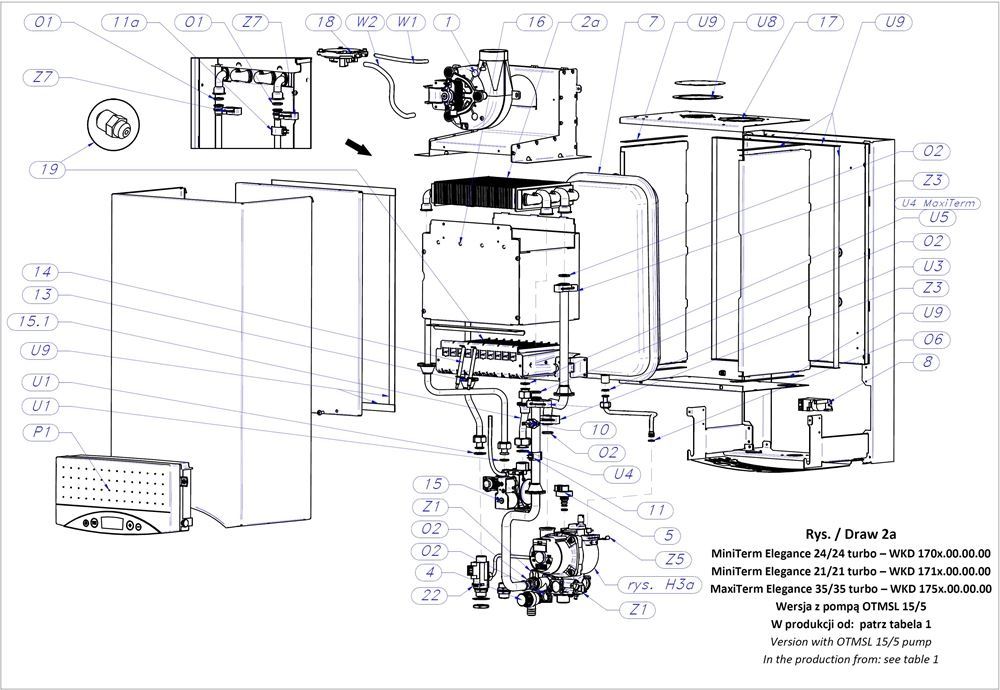

Katalog części zamiennych dla kotłów ELEGANCE (bitermiczne)
| WKD1700.00.00.00 | KOCIOŁ MINITERM ELEGANCE TURBO GCO-DP-21-13 (24/24) |
| WKD1710.00.00.00 | KOCIOŁ MINITERM ELEGANCE TURBO GCO-DP-21-13 (21/21) |
| WKD1750.00.00.00 | KOCIOŁ MAXITERM ELEGANCE TURBO GCO-DP-29-36 (35/35) |
| WKD1680.00.00.00 | KOCIOŁ MINITERM ELEGANCE GCO-DP-21-23 (24/24) |
| WKD1720.00.00.00 | KOCIOŁ MAXITERM ELEGANCE GCO-DP-29-26 (29/29) |
| WKD1730.00.00.00 | KOCIOŁ BITERMICZNY MAXITERM ELEGANCE |
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||
| 1 | 1 | WENTYLATOR | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 2 | 1.1 | SONDA Ø6 x 5 | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 3 | 1.2 | Zwężka LN | ||||||
|
|
1 |
|
|||||
| 4 | 2 | WYMIENNIK CIEPŁA Spaliny woda | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 5 | 3 | Pompa cyrkulacyjna | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 6 | 3.2 | Odpowietrznik z uszczelką | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 7 | 4 | ZAWÓR BEZPIECZEŃSTWA 3bar | ||||||
|
|
1 |
|
|||||
| 8 | 5 | PRZETWORNIK CIŚNIENIA z uszczelką | ||||||
|
|
1 |
|
|||||
| 9 | 7 | NACZYNIE WYRÓWNAWCZE | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 10 | 8 | GENERATOR ISKRY | ||||||
|
|
1 |
|
|||||
| 11 | 9 | OGRANICZNIK TEMPERATURY 75°C | ||||||
|
|
1 |
|
|||||
| 12 | 10 | Ogranicznik temperatury 95°C | ||||||
|
|
1 |
|
|||||
| 13 | 12 | CZUJNIK TEMPERATURY NTC STYKOWY | ||||||
|
|
|
||||||
| 14 | 13 | ELEKTRODA KONTROLI PŁOMIENIA | ||||||
|
|
1 |
|
|||||
| 15 | 14 | ELEKTRODA ZAPALAJĄCA | ||||||
|
|
|
1 |
|
|||||
|
|
|
2 |
|
|||||
| 16 | 15 | Zespół gazowy | ||||||
|
|
1 |
|
|||||
|
Dokonując zakupu zespołu gazowego poz. 15. w razie konieczności należy dodatkowo dokupić Podz. rury gazowej poz. 15.1 zgodnie z tabelą.
|
||||||||
| 17 | 15.1 | Zespół rury gazowej | ||||||
|
|
|
1 |
|
|||||
|
|
|
|
||||||
|
|
|
|
||||||
|
|
|
|
||||||
|
|
||||||||
| 18 | 16.1 | OKŁADZINA I | ||||||
|
|
2 |
|
|||||
|
|
2 |
|
|||||
| 19 | 16.2 | OKŁADZINA II | ||||||
|
|
2 |
|
|||||
| 20 | 17 | Podz. osłony górnej na części zamienne | ||||||
|
|
1 |
|
|||||
| 21 | 22 | CZUJNIK PRZEPŁYWU W.U. | ||||||
|
|
1 |
|
|||||

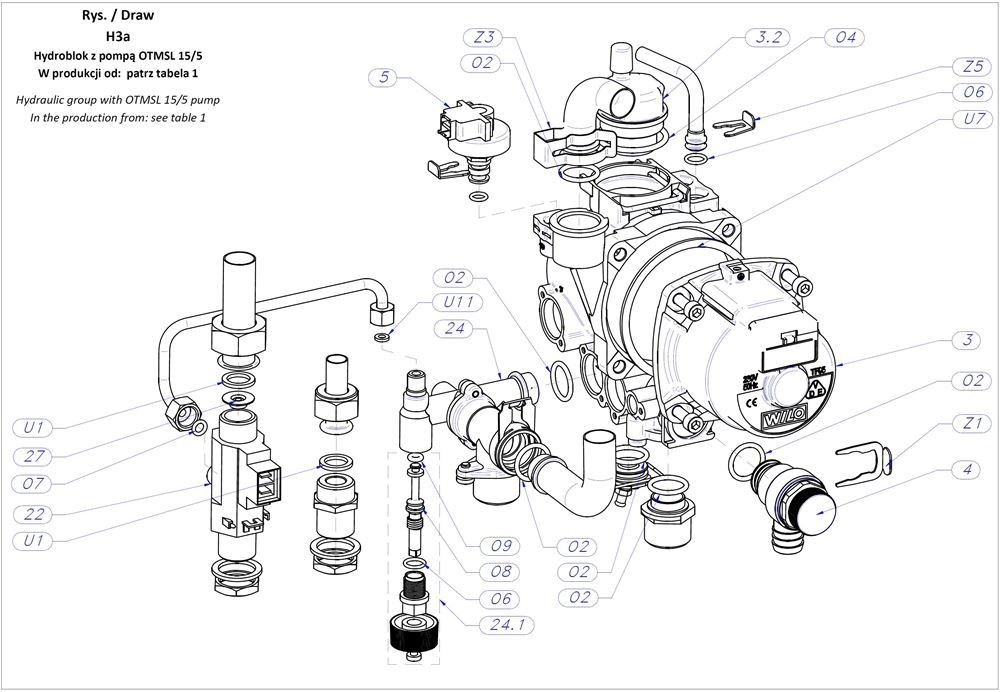

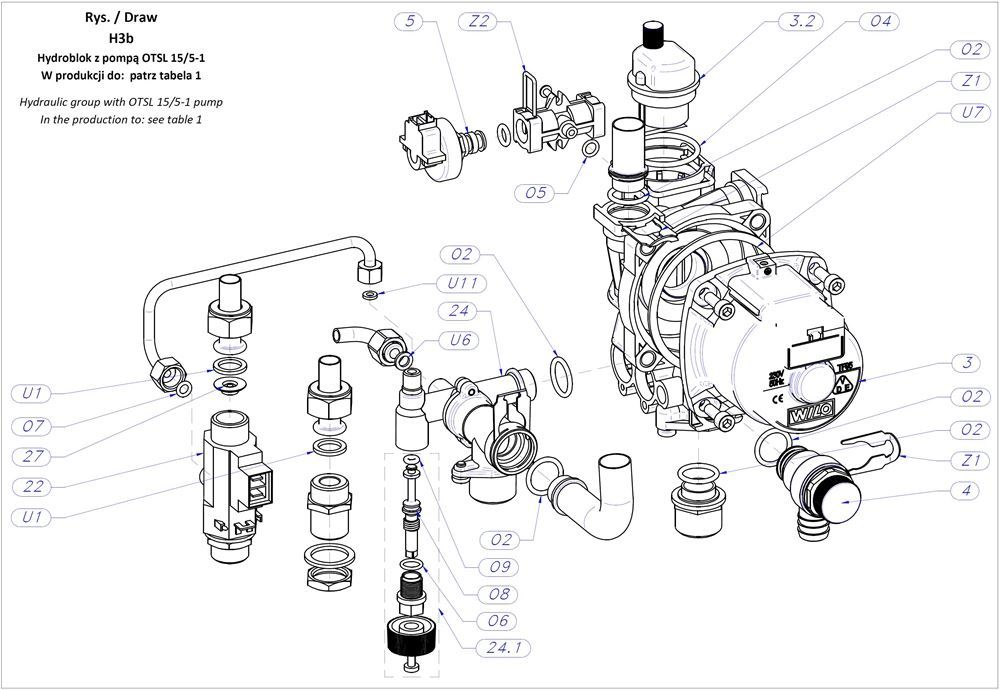

| 22 | 24 | KORPUS ZAWORÓW | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 23 | 24.1 | Zawór do napełniania | ||||||
|
|
1 |
|
|||||
| 24 | 24.1.1 | Zestaw naprawczy korpusu zaworów | ||||||
|
|
1 |
|
|||||
|
Obowiązuje w naprawach pogwarancyjnych / For after - guarantee repairs
Только для послегарантийных ремонтов / Gültig bei Reparatur nach Ablauf der Garantiezeit |
||||||||
| 25 | 27 | OGRANICZNIK PRZEPŁYWU | ||||||
|
|
1 |
|
|||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||||

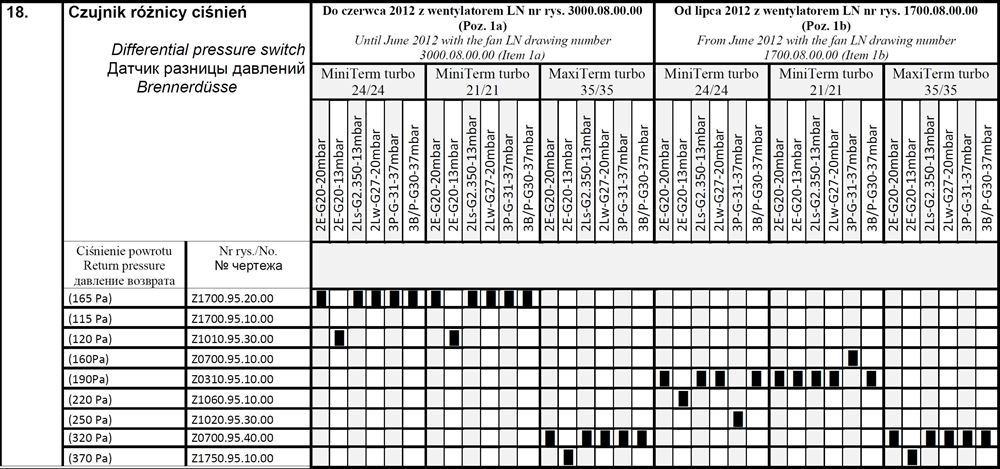

| 26 | 95 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
|||||||
| 27 | 18 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
|||||||
| 28 | 18 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
|||||||
| 29 | 18 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
|||||||
|
|
|
1 |
|
|||||||
| 30 | 18 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
|||||||
| 31 | 18 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
|||||||
| 32 | 18 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
|||||||
| 33 | 18 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
|||||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||||

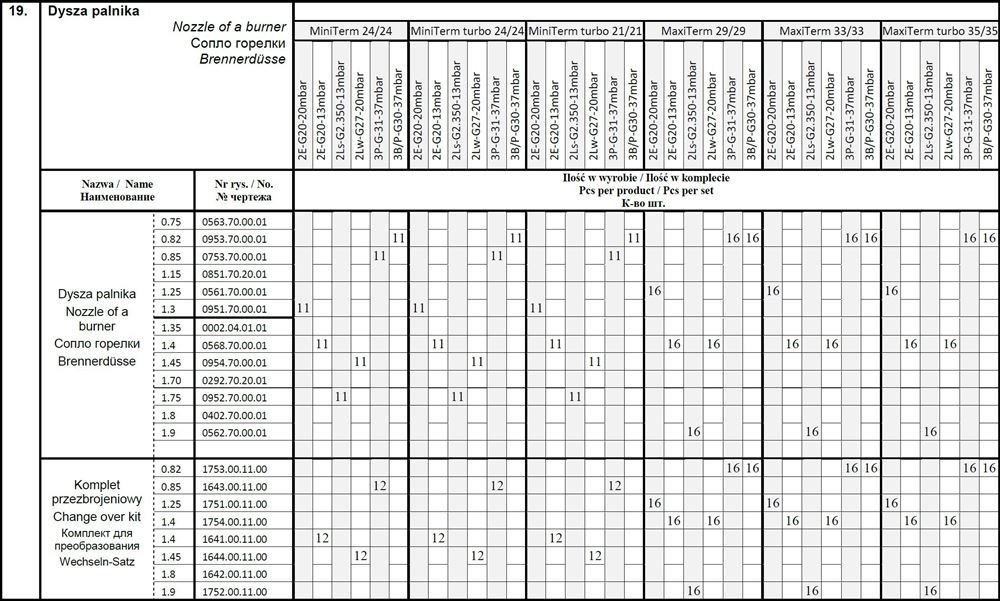

| 34 | 19 | Dysza palnika 82 | ||||||||
|
|
11 |
|
|||||||
|
|
|
16 |
|
|||||||
| 35 | 19 | Dysza palnika 85 | ||||||||
|
|
11 |
|
|||||||
| 36 | 19 | Dysza palnika 125 | ||||||||
|
|
16 |
|
|||||||
| 37 | 19 | Dysza palnika 130 | ||||||||
|
|
11 |
|
|||||||
| 38 | 19 | Dysza palnika 140 | ||||||||
|
|
11 |
|
|||||||
|
|
|
16 |
|
|||||||
| 39 | 19 | Dysza palnika 145 | ||||||||
|
|
11 |
|
|||||||
| 40 | 19 | Dysza palnika 175 | ||||||||
|
|
11 |
|
|||||||
| 41 | 19 | Dysza palnika | ||||||||
|
|
16 |
|
|||||||
| 42 | Komplet przezbrojeniowy | |||||||||
|
|
1 |
|
16 dysz w komplecie
|
||||||
| 43 | Komplet przezbrojeniowy | |||||||||
|
|
1 |
|
11 dysz w komplecie
|
||||||
| 44 | KOMPLET PRZEZBROJENIOWY | |||||||||
|
|
|
1 |
|
16 dysz w komplecie
|
||||||
| 45 | Komplet przezbrojeniowy | |||||||||
|
|
|
1 |
|
16 dysz w komplecie
|
||||||
| 46 | Komplet przezbrojeniowy | |||||||||
|
|
|
1 |
|
11 dysz w komplecie
|
||||||
| 47 | Komplet przezbrojeniowy | |||||||||
|
|
|
1 |
|
11 dysz w komplecie
|
||||||
| 48 | Komplet przezbrojeniowy | |||||||||
|
|
|
1 |
|
16 dysz w komplecie
|
||||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |

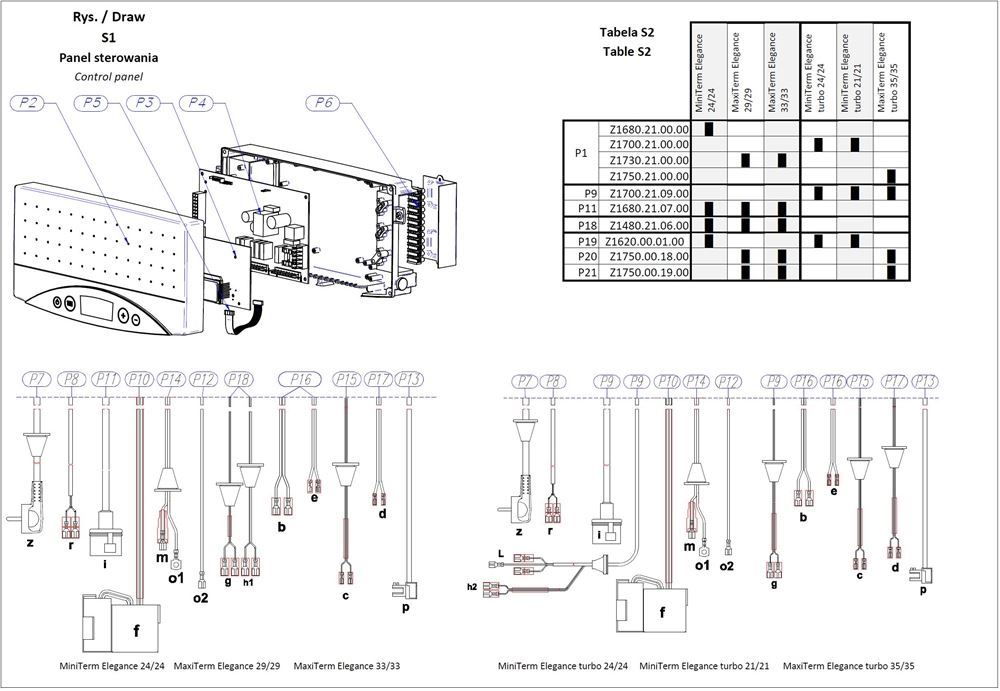

| 49 | P1 | Panel sterowania | ||||
|
|
1 |
|
|||
|
|
1 |
|
|||
|
|
1 |
|
|||
|
|
1 |
|
|||
| 50 | P2 | PODZ.KORPUSU PRZEDNIEGO | ||||
|
|
1 |
|
|||
| 51 | P3 | Płytka wyświetlacza | ||||
|
|
1 |
|
|||
| 52 | P4 | Płytka sterownika | ||||
|
|
1 |
|
Instrukcja montażu nr IM-481:2011
Instruction of the No. IM-481:2011 |
||
| 53 | P5 | Kabel płaski wyświetlacza | ||||
|
|
1 |
|
|||
| 54 | P6 | Przyłącze czujników | ||||
|
|
1 |
|
|||
| 55 | P7 | Przewód przyłączeniowy | ||||
|
|
1 |
|
|||
| 56 | P8 | Przewód generatora iskry | ||||
|
|
1 |
|
|||
| 57 | P9 | Przewód wentylatora i zesp. gazowego | ||||
|
|
1 |
|
|||
| 58 | P10 | Przewód pompy | ||||
|
|
1 |
|
|||
| 59 | P11 | Przewód zespołu gazowego | ||||
|
|
|
1 |
|
|||
| 60 | P12 | Przewód ochronny pompy | ||||
|
|
1 |
|
|||
| 61 | P13 | Przewód czujnika ciśnienia | ||||
|
|
1 |
|
|||
| 62 | P14 | Przewód czujnika płomienia | ||||
|
|
1 |
|
|||
| 63 | P15 | Przewód czujnika NTC WG | ||||
|
|
1 |
|
|||
| 64 | P16 | Przewód czujnika WU i modulatora | ||||
|
|
1 |
|
|||
| 65 | P17 | Przewód czujnika NTC WU | ||||
|
|
|
1 |
|
|||
| 66 | P18 | Przewód ograniczników | ||||
|
|
1 |
|
|||
| 67 | P19 | PRZEWÓD ZAPLACZA | ||||
|
|
1 |
|
|||
| 68 | P20 | Przewód zapalacza I | ||||
|
|
|
1 |
|
|||
| 69 | P21 | Przewód zapalacza II | ||||
|
|
|
1 |
|
|||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |

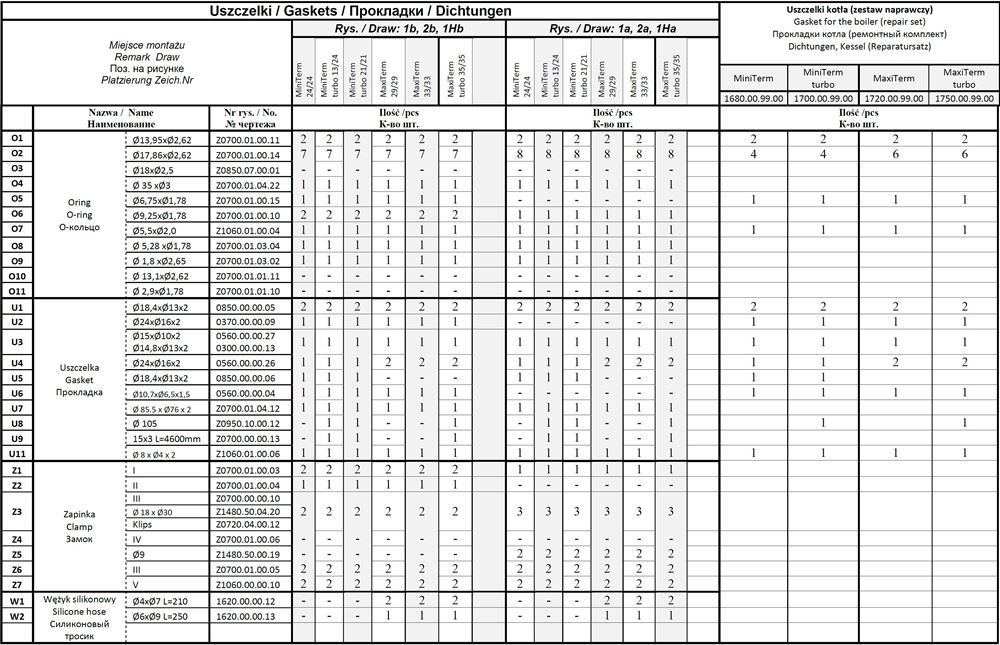

| 70 | O1 | Uszczelka do wody | ||||
|
|
2 |
|
|||
| 71 | O2 | Uszczelka do wody | ||||
|
|
7 |
|
|||
|
|
|
8 |
|
|||
| 72 | O4 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 73 | O5 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 74 | O6 | Uszczelka do wody | ||||
|
|
2 |
|
|||
|
|
|
1 |
|
|||
| 75 | O7 | Pierścień uszczelniający | ||||
|
|
|
1 |
|
|||
| 76 | O8 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 77 | O9 | Uszczelka do wody | ||||
|
|
1 |
|
|||
| 78 | U1 | USZCZELKA | ||||
|
|
2 |
|
|||
| 79 | U2 | USZCZELKA | ||||
|
|
1 |
|
|||
| 80 | U3 | USZCZELKA | ||||
|
|
1 |
|
|||
| 81 | U4 | USZCZELKA | ||||
|
|
1 |
|
|||
|
|
|
2 |
|
|||
| 82 | U5 | USZCZELKA | ||||
|
|
1 |
|
|||
| 83 | U6 | USZCZELKA | ||||
|
|
1 |
|
|||
| 84 | U7 | Uszczelka | ||||
|
|
1 |
|
|||
| 85 | U8 | USZCZELKA | ||||
|
|
1 |
|
|||
| 86 | U9 | Taśma uszczelkowa piankowa | ||||
|
|
1 |
|
|||
| 87 | U11 | Uszczelka | ||||
|
|
|
1 |
|
|||
| 88 | Z1 | Zapinka I | ||||
|
|
1 |
|
|||
|
|
|
2 |
|
|||
| 89 | Z2 | Zapinka II | ||||
|
|
1 |
|
|||
| 90 | Z3 | Zapinka III | ||||
|
|
2 |
|
|||
|
|
|
3 |
|
|||
| 91 | Z5 | Zapinka ø9 | ||||
|
|
2 |
|
|||
| 92 | Z6 | Zapinka III | ||||
|
|
2 |
|
|||
| 93 | Z7 | ZAPINKA V | ||||
|
|
|
2 |
|
|||
| 94 | W1 | Wężyk silikonowy Ø4 x Ø7 L=210mm | ||||
|
|
|
2 |
|
|||
| 95 | W2 | Wężyk silikonowy | ||||
|
|
1 |
|
|||
| 96 | Uszczelki kotła (zestwaw naprawczy) | |||||
|
|
|
1 |
|
|||
|
W skład zestawu naprawczego wchodzą :
The set includes: В комплекте находятся: Der Reparatursatz beinhaltet: 1. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.14 4 szt./pcs./шт./Stck./Stck. 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.11 2 szt./pcs./шт./Stck./Stck. 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.15 1 szt./pcs./шт./Stck./Stck. 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 1060.01.00.04 1 szt./pcs./шт./Stck./Stck. 6. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 1060.01.00.06 1 szt./pcs./шт./Stck./Stck. 7. Uszczelka / Gasket / Прокладка/ Dichtung 0560.00.00.27 1 szt./pcs./шт./Stck./Stck lub / or / или/oder 0300.00.00.13 8. Uszczelka / Gasket / Прокладка /Dichtung 0370.00.00.09 1 szt./pcs./шт./Stck./Stck. 9. Uszczelka / Gasket / Прокладка /Dichtung 0850.00.00.06 1 szt./pcs./шт./Stck./Stck. 10. Uszczelka / Gasket / Прокладка /Dichtung 0560.00.00.04 1 szt./pcs./шт./Stck./Stck. 11. Uszczelka / Gasket / Прокладка /Dichtung 0850.00.00.05 2 szt./pcs./шт./Stck./Stck. 7. Uszczelka / Gasket / Прокладка /Dichtung 0560.00.00.26 1 szt./pcs./шт./Stck./Stck. |
||||||
| 97 | Uszczelki kotła (zestaw naprawczy) | |||||
|
|
|
1 |
|
|||
|
W skład zestawu naprawczego wchodzą :
The set includes: В комплекте находятся: Der Reparatursatz beinhaltet: 1. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.14 4 szt./pcs./шт./Stck./Stck. 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.11 2 szt./pcs./шт./Stck./Stck. 3 Uszczelka / Gasket / Прокладка /Dichtung 0560.00.00.26 1 szt./pcs./шт./Stck./Stck. 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.15 1 szt./pcs./шт./Stck./Stck. 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 1060.01.00.04 1 szt./pcs./шт./Stck./Stck. 6. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 1060.01.00.06 1 szt./pcs./шт./Stck./Stck. 7. Uszczelka / Gasket / Прокладка/ Dichtung 0560.00.00.27 1 szt./pcs./шт./Stck./Stck lub / or / или/oder 0300.00.00.13 8. Uszczelka / Gasket / Прокладка /Dichtung 0370.00.00.09 1 szt./pcs./шт./Stck./Stck. 9. Uszczelka / Gasket / Прокладка /Dichtung 0850.00.00.06 1 szt./pcs./шт./Stck./Stck. 10. Uszczelka / Gasket / Прокладка /Dichtung 0560.00.00.04 1 szt./pcs./шт./Stck./Stck. 11. Uszczelka / Gasket / Прокладка /Dichtung 0850.00.00.05 2 szt./pcs./шт./Stck./Stck. 12. Uszczelka / Gasket / Прокладка 105/Dichtung 0950.10.00.12 1 szt./pcs./шт./Stck./Stck. |
||||||
| 98 | Uszczelki kotła (zestaw naprawczy) | |||||
|
|
|
1 |
|
|||
|
W skład zestawu naprawczego wchodzą :
The set includes: В комплекте находятся: Der Reparatursatz beinhaltet: 1. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.14 6 szt./pcs./шт./Stck./Stck. 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.11 2 szt./pcs./шт./Stck./Stck. 3. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0560.00.00.26 2 szt./pcs./шт./Stck./Stck. 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.15 1 szt./pcs./шт./Stck./Stck. 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 1060.01.00.04 1 szt./pcs./шт./Stck./Stck. 6. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 1060.01.00.06 1 szt./pcs./шт./Stck./Stck. 7. Uszczelka / Gasket / Прокладка/Dichtung 0560.00.00.27 1 szt./pcs./шт./Stck. lub / or / или/ oder 0300.00.00.13 8. Uszczelka / Gasket / Прокладка /Dichtung 0370.00.00.09 1 szt./pcs./шт./Stck./Stck. 9. Uszczelka / Gasket / Прокладка /Dichtung 0560.00.00.04 1 szt./pcs./шт./Stck./Stck. 10. Uszczelka / Gasket / Прокладка /Dichtung 0850.00.00.05 2 szt./pcs./шт./Stck./Stck. |
||||||
| 99 | Uszczelki kotła (zestaw naprawczy) | |||||
|
|
|
1 |
|
|||
|
W skład zestawu naprawczego wchodzą :
The set includes: В комплекте находятся: Der Reparatursatz beinhaltet: 1. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.14 6 szt./pcs./шт./Stck./Stck. 2. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.11 2 szt./pcs./шт./Stck./Stck. 3. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0560.00.00.26 2 szt./pcs./шт./Stck./Stck. 4. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 0700.01.00.15 1 szt./pcs./шт./Stck./Stck. 5. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 1060.01.00.04 1 szt./pcs./шт./Stck./Stck. 6. Uszczelka oring / O-ring gasket / Прокладка О-кольцо/ Dichtung O-Ring 1060.01.00.06 1 szt./pcs./шт./Stck./Stck. 7. Uszczelka / Gasket / Прокладка/ Dichtung 0560.00.00.27 1 szt./pcs./шт./Stck. lub / or / или/oder 0300.00.00.13 8. Uszczelka / Gasket / Прокладка /Dichtung 0370.00.00.09 1 szt./pcs./шт./Stck./Stck. 9. Uszczelka / Gasket / Прокладка /Dichtung 0560.00.00.04 1 szt./pcs./шт./Stck./Stck. 10. Uszczelka / Gasket / Прокладка /Dichtung 0850.00.00.05 2 szt./pcs./шт./Stck./Stck. 11. Uszczelka / Gasket / Прокладка 105/Dichtung 0950.10.00.12 1 szt./pcs./шт./Stck./Stck. |
||||||
