K-581:2014/PL,GB,RU
<h1>KATALOG CZĘŚCI ZAMIENNYCH Kotłów gazowych centralnego ogrzewania</h1> КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ газовых котлов центрального отопления SPARE PARTS CATALOGUE For gas central heating boilers typ / типа/ type Termax Termax turbo Termax Premium Termax Premium turbo Termgas Termgas turbo
| WKD2620.00.00.00 | KOCIOŁ TERMAX TURBO GCO-DP-21-13 (24/24) |
| WKD2890.00.00.00 | KOCIOŁ TERMAX PREMIUM TURBO (24/24) |
| WKD4000.00.00.00 | KOCIOŁ TERMGAS TURBO GCO-DP-21-13 (24/24) |
| WKD2610.00.00.00 | KOCIOŁ TERMAX GCO-DP-21-23 (24/24) INWESTYCYJNY |
| WKD2880.00.00.00 | KOCIOŁ TERMAX PREMIUM GCO-DP-21-23 (24/24) |
| WKD4010.00.00.00 | KOCIOŁ TERMGAS GCO-DP-21-23 (24/24) |

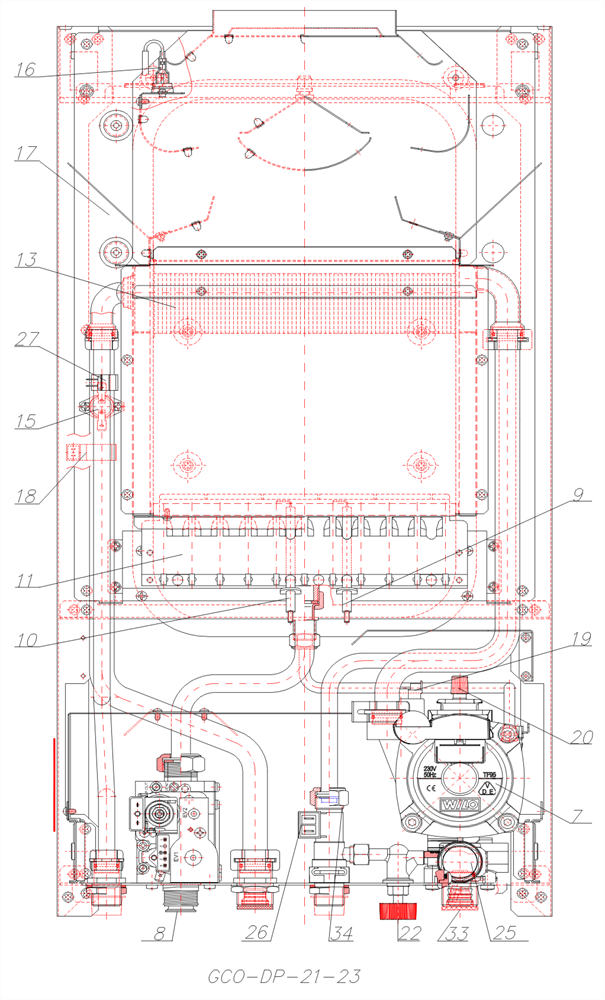

Podstawowe elementy kotła
Main component of boiler
TERMAX
TERMAX PREMIUM
TERMGAS
Main component of boiler
TERMAX
TERMAX PREMIUM
TERMGAS
Podstawowe elementy kotła
Main component of boiler
TERMAX TURBO
TERMAX PREMIUM TURBO
TERMGAS TURBO
Main component of boiler
TERMAX TURBO
TERMAX PREMIUM TURBO
TERMGAS TURBO
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||
| 1 | 5 | WENTYLATOR | ||||||
|
|
1 |
|
|||||
| 2 | * | ZWĘŻKA FIME | ||||||
|
|
1 |
|
element wentylatora
element of fan Элемент вентилятора typ / type / типа GR03740 Firmy/company/ фирмы FIME |
||||
| 3 | 23 | Czujnik różnicy ciśnień | ||||||
|
|
1 |
|
|||||
|
|
1 |
|
|||||
| 4 | 7 | Pompa wodna | ||||||
|
|
1 |
|
element hydrobloku
element of hydraulic group элемент гидроблока |
||||
| 5 | 20 | Odpowietrznik z uszczelką | ||||||
|
|
1 |
|
do pompy / for a pump / для насоса
OTMSTL 15 |
||||
| 6 | * | Zawór do napełniania | ||||||
|
|
1 |
|
W tym:

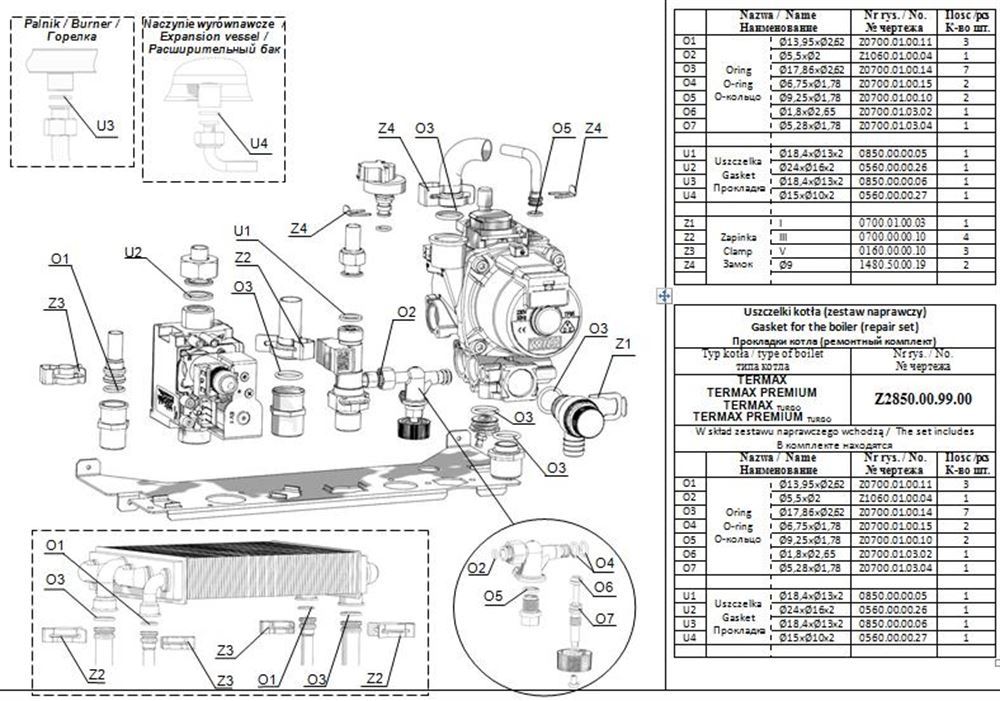

1.Trzpień 0700.01.03.03 2. Pokrętło 0700.01.03.08 3.Tulejka 0700.01.03.06 4. Śruba M4 x 6 O5. Oring 0700.01.00.10 O6.Oring 0700.01.03.02 O7. Oring 0700.01.03.04 including: 1.Mandrel 0700.01.03.03, 2.Knob 0700.01.03.08 3.Funnel 0700.01.03.06 4.Screw M4x6 O5. Oring 0700.01.00.10 O6.Oring 0700.01.03.02 O7. Oring 0700.01.03.04 включая 1. Стержень 0700.01.03.03, 2. Поворотная ручка 0700.01.03.08 3. Втулка 0700.01.03.06 7. Винт M4x6 O5. Oring 0700.01.00.10 O6.Oring 0700.01.03.02 O7. Oring 0700.01.03.04 |
||||
| 7 | 34 | OGRANICZNIK PRZEPŁYWU | ||||||
|
|
1 |
|
element hydrobloku
element of hydraulic group элемент гидроблока |
||||
| 8 | 25 | ZAWÓR BEZPIECZEŃSTWA 3bar | ||||||
|
|
1 |
|
|||||
| 9 | * | ZESPÓŁ GAZOWY | ||||||
|
|
1 |
|
|||||
| 10 | * | Dysza palnika | ||||||
|
|
11 |
|
|||||
|
|
11 |
|
|||||
|
|
11 |
|
|||||
| 11 | 13 | Wymiennik ciepła bitermiczny | ||||||
|
|
1 |
|
|||||
| 12 | 15 | Ogranicznik temperatury 95°C | ||||||
|
|
1 |
|
|||||
| 13 | * | OGRANICZNIK TEMPERATURY 75°C | ||||||
|
|
1 |
|
|||||
| 14 | 9 | Elektroda kontroli płomienia | ||||||
|
|
1 |
|
|||||
| 15 | 10 | Elektroda zapalająca | ||||||
|
|
1 |
|
|||||
| 16 | 17 | NACZYNIE WYRÓWNAWCZE | ||||||
|
|
1 |
|
|||||
| 17 | * | Okładzina I | ||||||
|
|
|
2 |
|
|||||
| 18 | * | Okładzina II | ||||||
|
|
2 |
|
|||||
| 19 | * | PODZESPÓŁ OSŁONY GÓRNEJ | ||||||
|
|
|
1 |
|
|||||
| 20 | * | Taśma uszczelkowa piankowa 15x1,8÷3 mm | ||||||
|
|
1 |
|
długość taśmy 4600mm
przyciąć na odpowiednią długość /cut to correct size / подрезать на соответствующую длину |
||||
| 21 | 50 | Wężyk silikonowy Ø6 x Ø9 L=200 mm | ||||||
|
|
|
1 |
|
Ø6 x Ø9
Długość/ Length/ длина 200 mm |
||||
| 22 | 36 | Wężyk silikonowy Ø4 x Ø7 L=14 mm | ||||||
|
|
|
2 |
|
Ø4 x Ø7
Długość/ Length/ длина 14 mm |
||||
| 23 | 37 | Wężyk silikonowy Ø4 x Ø7 L=160 mm | ||||||
|
|
|
1 |
|
Ø4 x Ø7
Długość/ Length/ длина 160 mm |
||||
| 24 | 76 | Wężyk silikonowy Ø4 x Ø7 L=210 mm | ||||||
|
|
|
1 |
|
Ø4 x Ø7
Długość Length длина 210 mm |
||||
| 25 | * | USZCZELKA Ø105 | ||||||
|
|
1 |
|
1. Uszczelnienie pokrywy w płycie górnej
1. To seal a cover in an upper plate 1. Уплотнение крышы в верхней плите |
||||
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi |
| 26 | * | Panel sterowania | ||||
|
|
1 |
|
|||
|
|
1 |
|
|||
|
|
|
1 |
|
|||
|
|
|
1 |
|
|||
|
|
|
1 |
|
|||
|
|
|
1 |
|
|||
| 27 | * | Płytka elektroniczna z płytką wyświetlacza | ||||
|
|
1 |
|
|||
|
|
1 |
|
|||
| 28 | * | GENERATOR ISKRY | ||||
|
|
1 |
|
|||
| 29 | * | Przewód przyłączeniowy M1 | ||||
|
|
1 |
|
|||
| 30 | * | Przewód generatora iskry | ||||
|
|
1 |
|
|||
| 31 | * | Przewód pompy | ||||
|
|
1 |
|
|||
| 32 | * | Przewód pompy M2 | ||||
|
|
|
1 |
|
|||
| 33 | * | Przewód czujnika płomienia | ||||
|
|
1 |
|
|||
| 34 | 26 | Czujnik przepływu w.u. | ||||
|
|
1 |
|
element hydrobloku
element of hydraulic group элемент гидроблока |
||
| 35 | 18 | CZUJNIK NTC STYKOWY | ||||
|
|
1 |
|
|||
| 36 | 27 | CZUJNIK NTC STYKOWY | ||||
|
|
1 |
|
|||
| 37 | 19 | PRZETWORNIK CIŚNIENIA Z USZCZELKĄ | ||||
|
|
1 |
|
|||
| 38 | * | Płytka wyświetlacza UNI-02-LED | ||||
|
|
|
1 |
|
|||
| 39 | * | Płytka sterownika | ||||
|
|
|
1 |
|
|||
| 40 | * | Przewód przyłączeniowy | ||||
|
|
1 |
|
|||
| 41 | * | Przewód ochronny pompy | ||||
|
|
1 |
|
|||
| 42 | * | Przewód czujnika WU i modulatora | ||||
|
|
1 |
|
|||
| 43 | * | Zesp. przewodu czujnika NTC WG i WU | ||||
|
|
|
1 |
|
|||
| 44 | * | Zesp. przewodu czujnika NTC WG i WU | ||||
|
|
1 |
|
|||
|
|
1 |
|
|||
| 45 | * | Przewód czujnika ciśnienia | ||||
|
|
1 |
|
|||
| 46 | * | Przewód zapalacza | ||||
|
|
1 |
|
|||
| 47 | * | Przewód zerujący | ||||
|
|
|
1 |
|
|||
| 48 | * | PRZEWÓD OGRANICZNIKÓW | ||||
|
|
1 |
|
|||
| 49 | * | Przewód kontroli płomienia M5 | ||||
|
|
1 |
|
|||
| 50 | * | Przewód zespołu gazowego | ||||
|
|
|
1 |
|
|||
| 51 | * | Zesp. przewodu wentylatora | ||||
|
|
1 |
|
|||
Hydroblok, wymiennik
